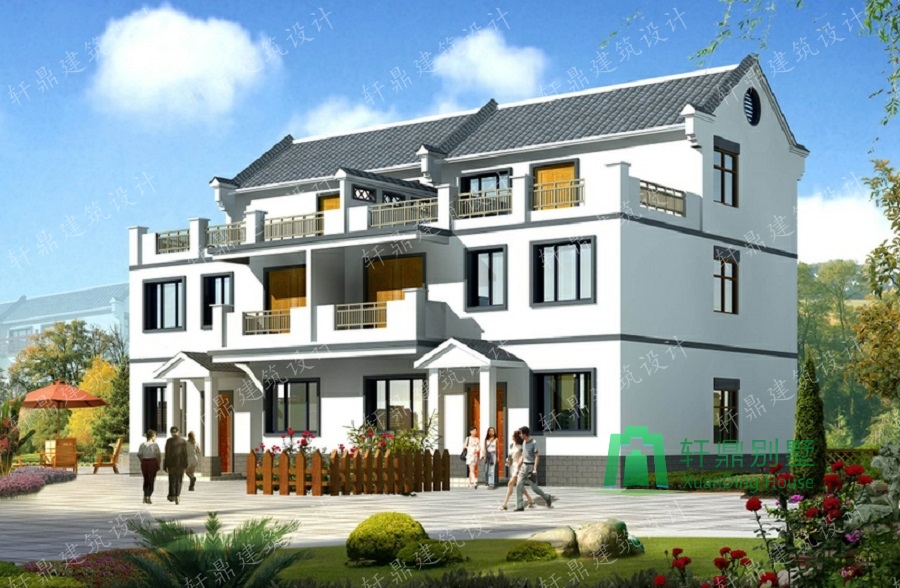

A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

新中式三層自建房屋設計圖，簡單的雙拼別墅，占地面積較小，造價相對較低，外觀簡單樸素，內部布局合理完善，非常適合一家人居住。

設計功能：

一層：單戶：客廳、廚房、餐廳、臥室2、衛生間。

二層：單戶：起居室、陽臺、臥室3、衛生間。
三層：單戶：臥室（帶露臺）、儲藏室、衛生間、露臺。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：10.800米，建筑面積：226.62平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.3米，二層層高3.0米，三層層高3.0米。

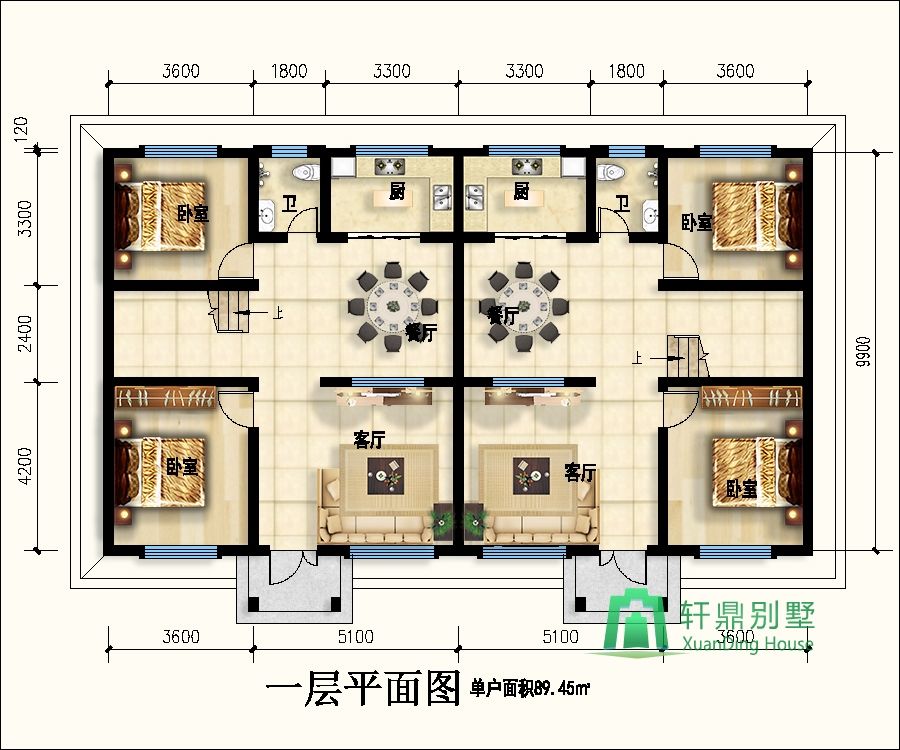

一層平面圖：

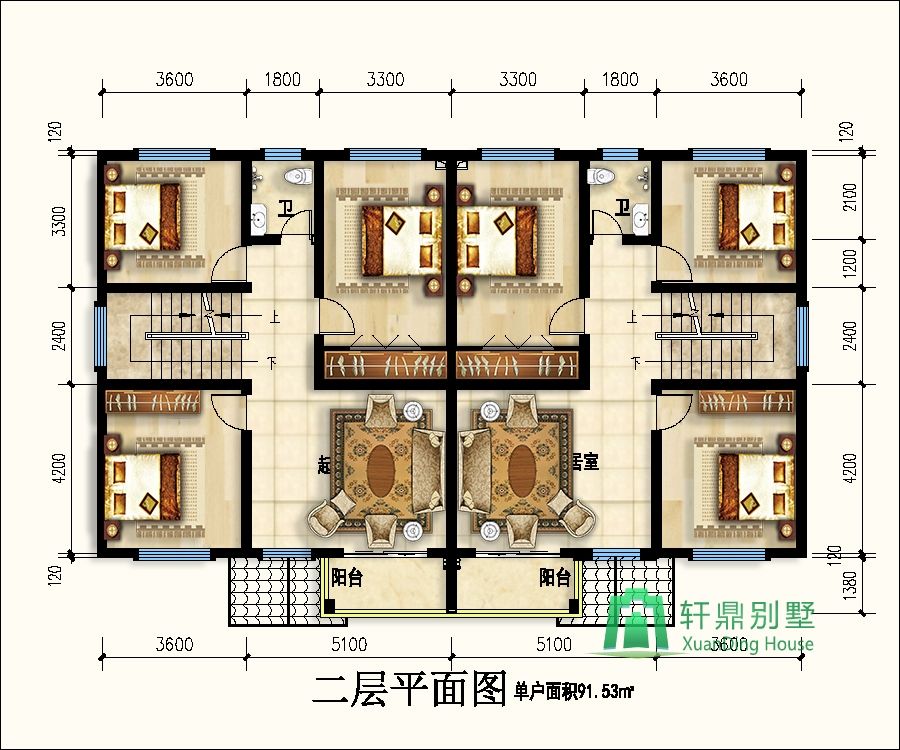

二層平面圖：

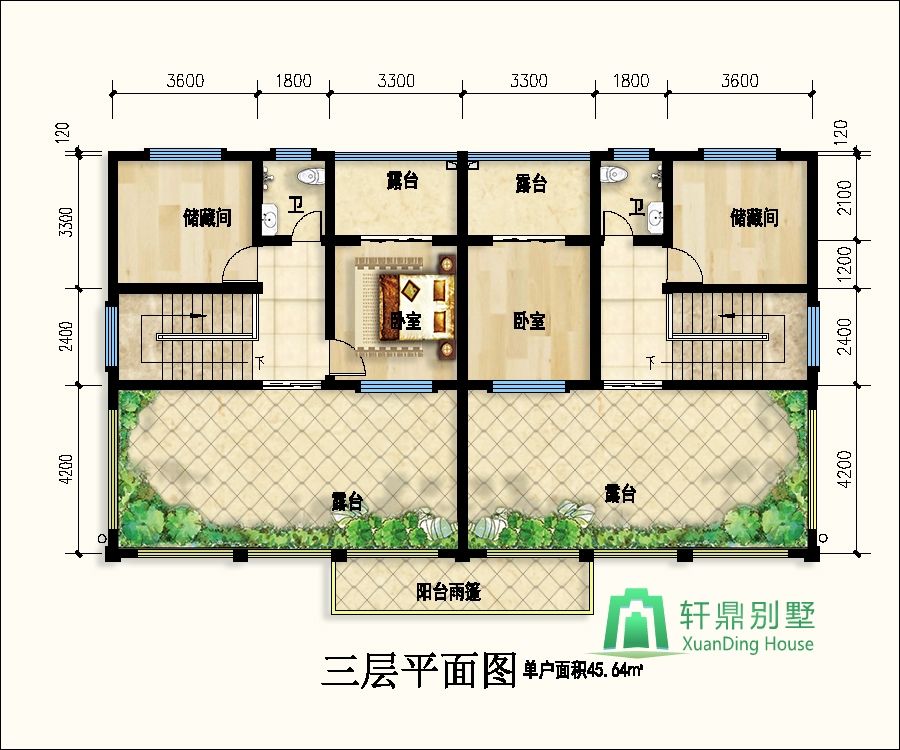

三層平面圖：

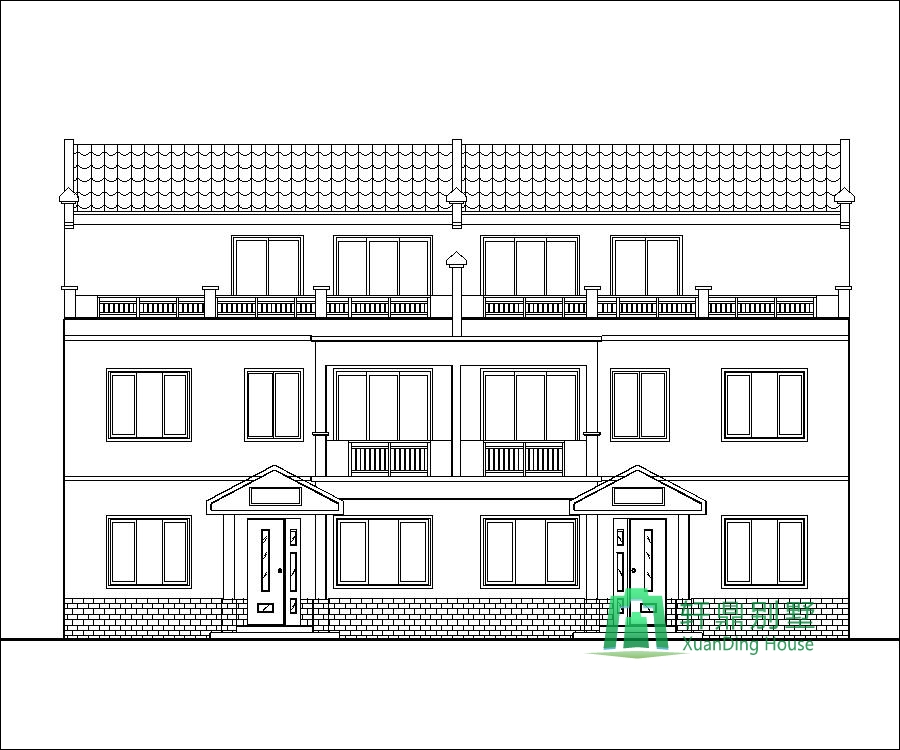

正立面圖：

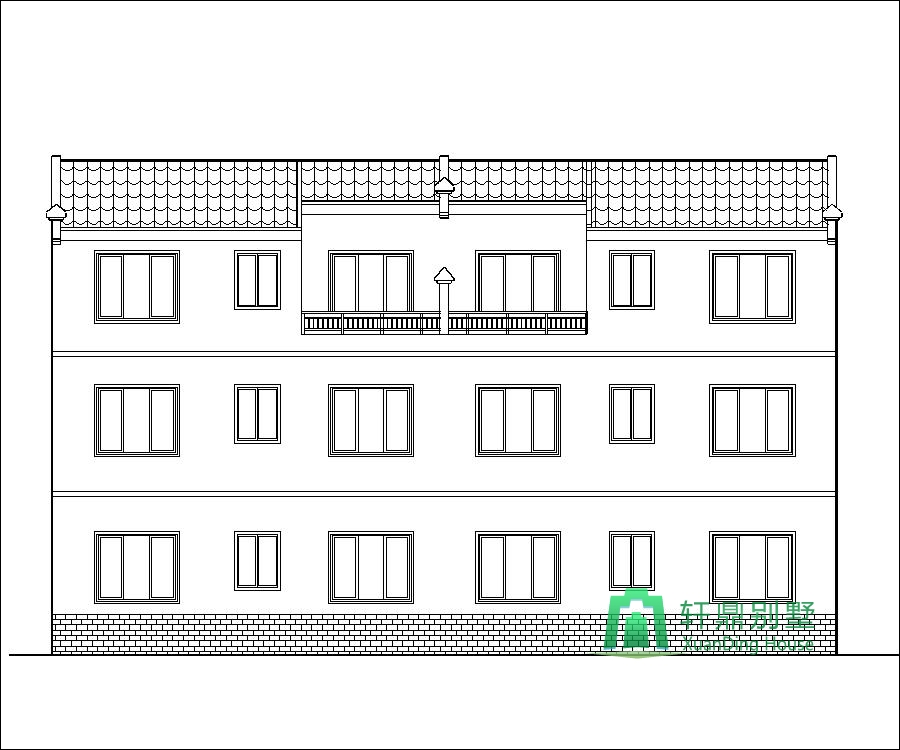

背立面圖：

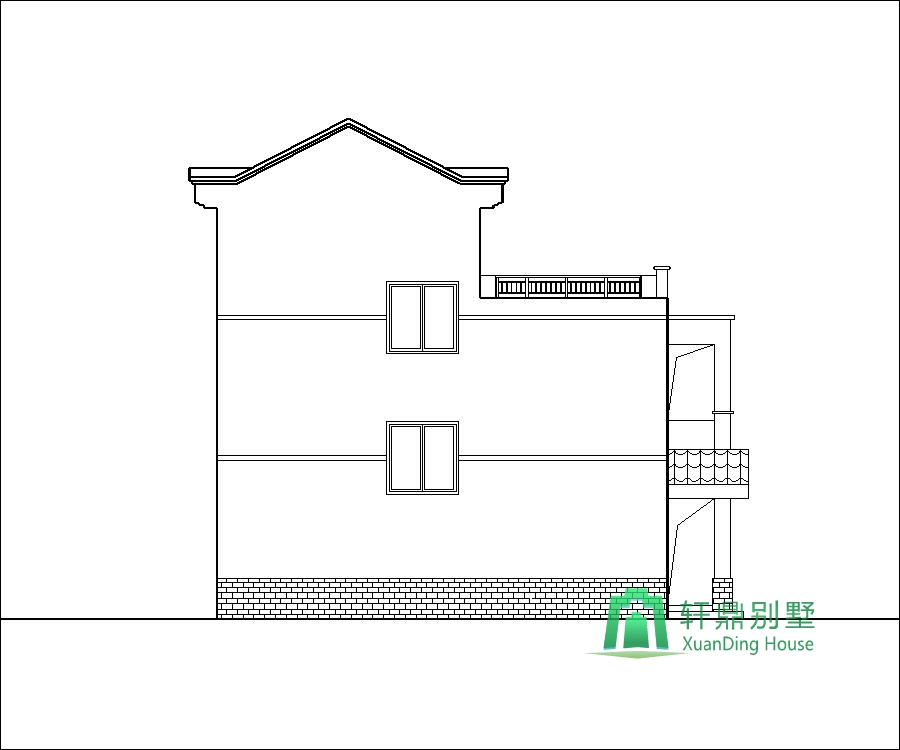

側立面圖：
