圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

占地174.57㎡三層自建別墅設計圖，多窗設計，增加室內采光和通風，高端大氣，經濟實用，適合一家人居住。

設計功能：

一層：車庫、儲藏室。

二層：客廳、廚房、餐廳、衛生間、陽臺、儲藏室、臥室（帶衛生間）。
三層：臥室（帶衛生間、書房、露臺）、臥室（帶衛生間、露臺）、臥室（帶衛生間）。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：15.00米，建筑面積：573.38平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高2.475米，二層層高3.3米，三層層高3.15米。

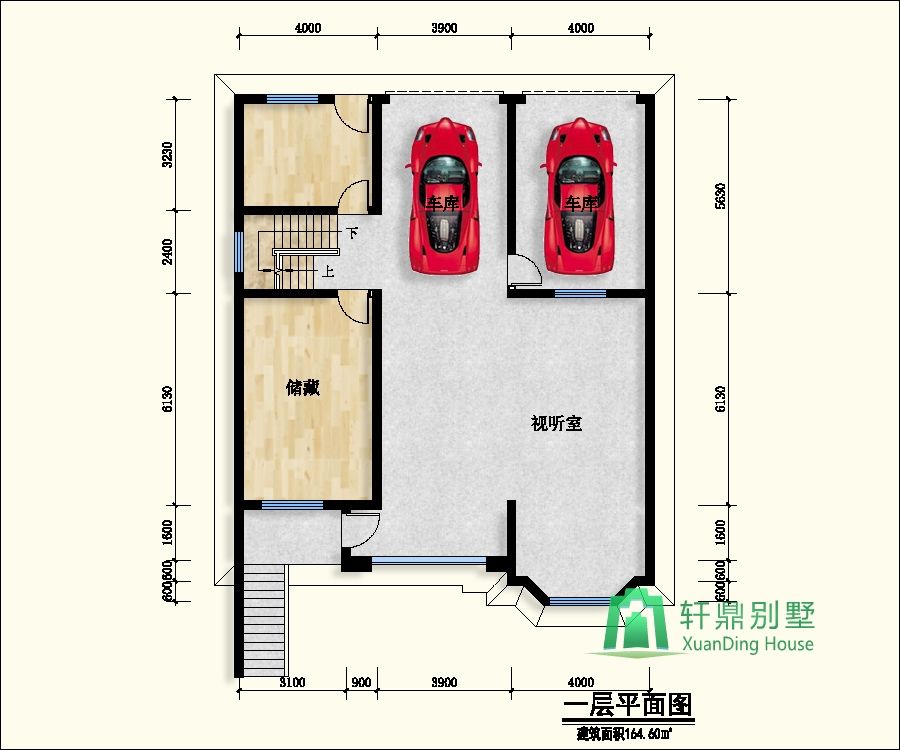

一層平面圖：

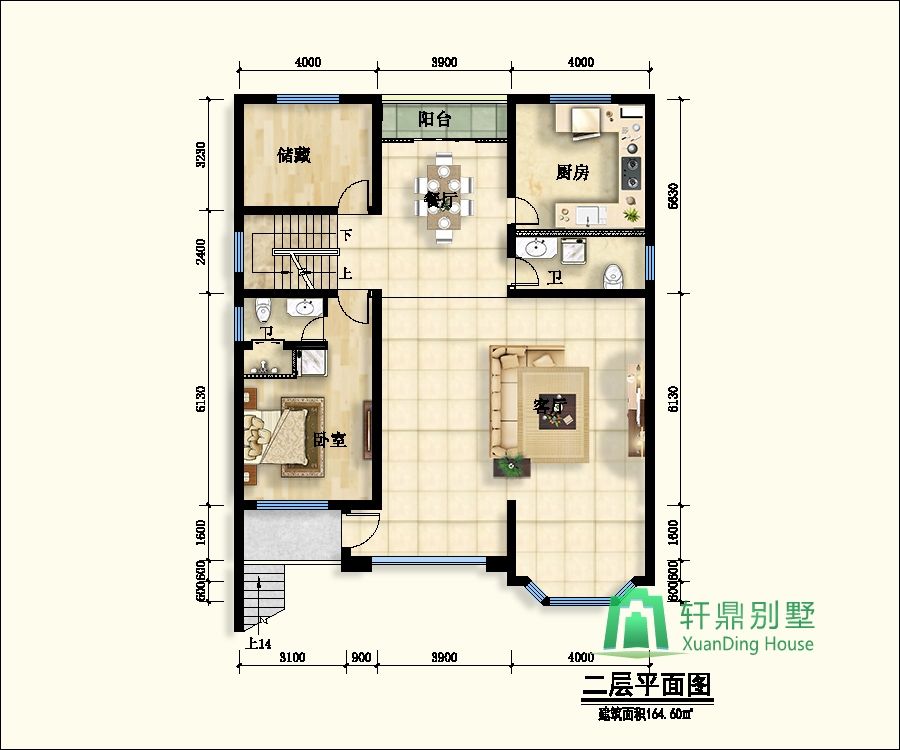

二層平面圖：

三層平面圖：

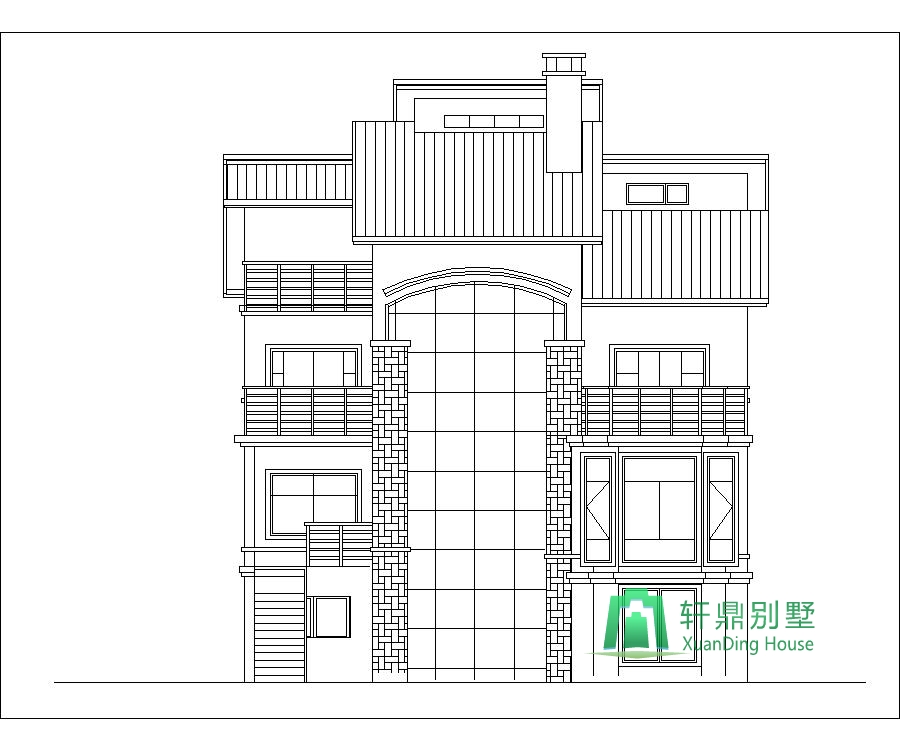

正立面圖：

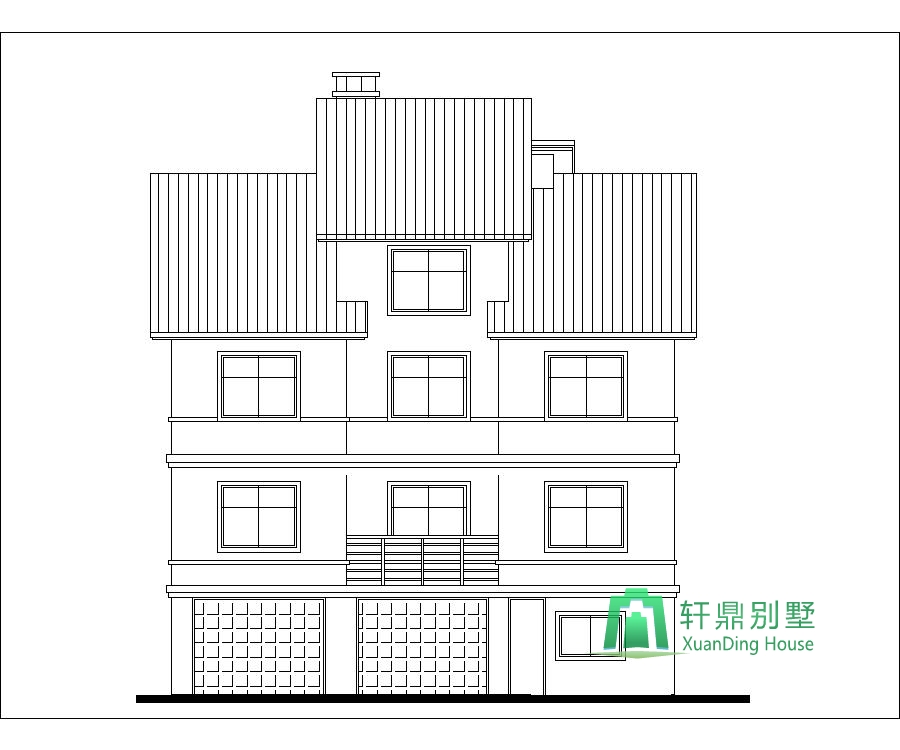

背立面圖;

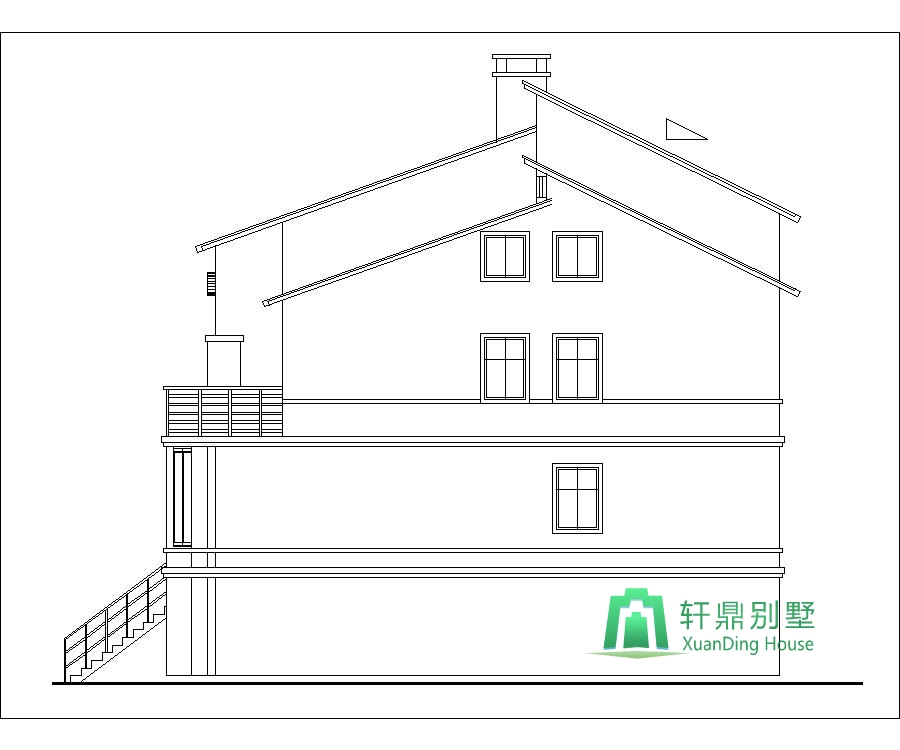

左立面圖：

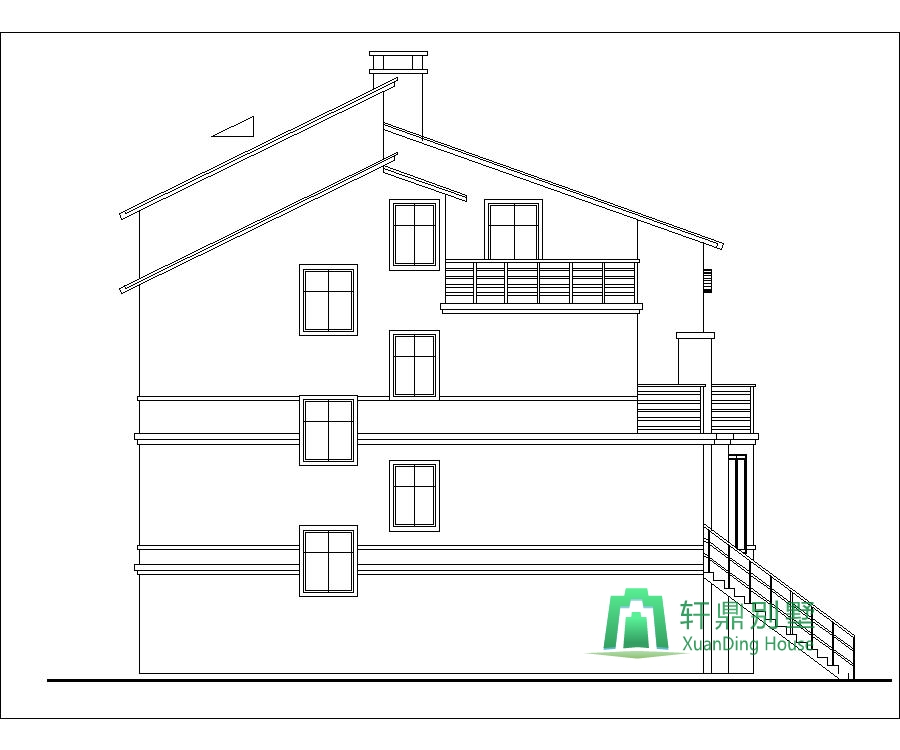

右立面圖：
