A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

經濟實用的三層小別墅設計圖，配色低調，造型簡單大方，內部布局舒適合理，帶有大面積露臺，是一款十分經典的別墅設計方案。

設計功能：

一層：堂前、客廳、廚房、農具間、烤火間、臥室（帶衛生間）。

二層：客廳、臥室、衛生間、臥室（帶衛生間）、臥室（帶衛生間、次臥）。
三層：臥室（帶曬臺）、臥室、儲藏、衛生間、露臺。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：10.910米，建筑面積：287平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.0米，三層層高2.8米。

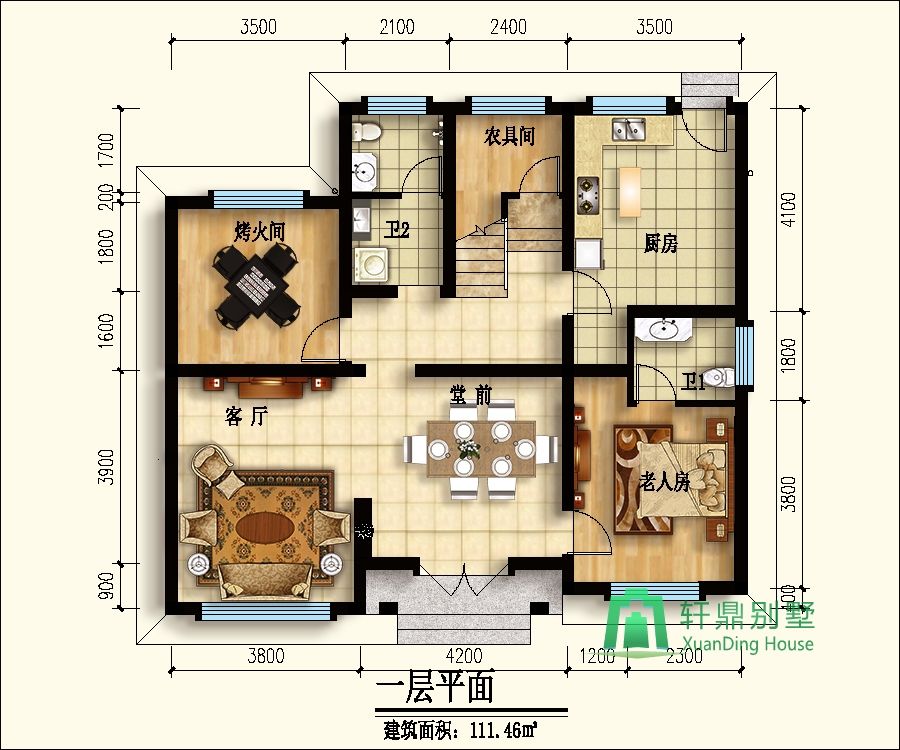

一層平面圖：

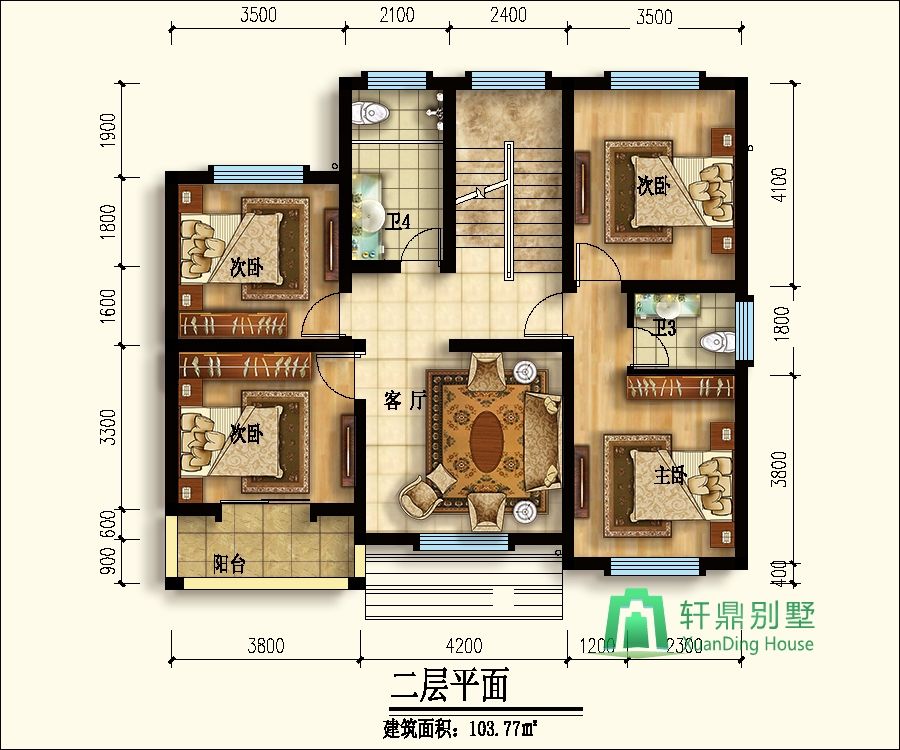

二層平面圖：

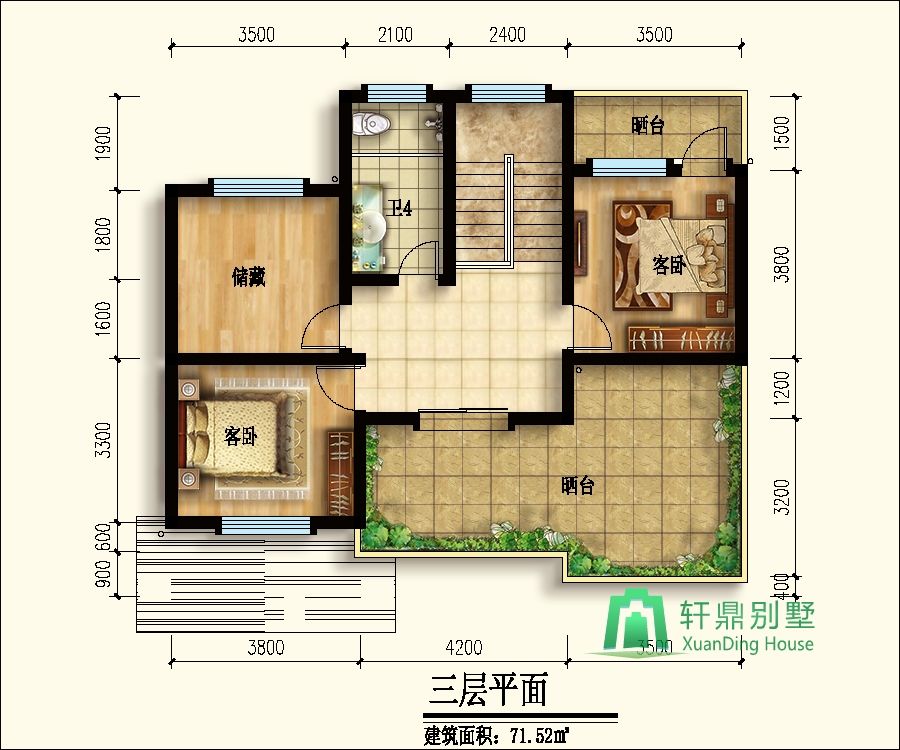

三層平面圖：

正立面圖：

背立面圖：

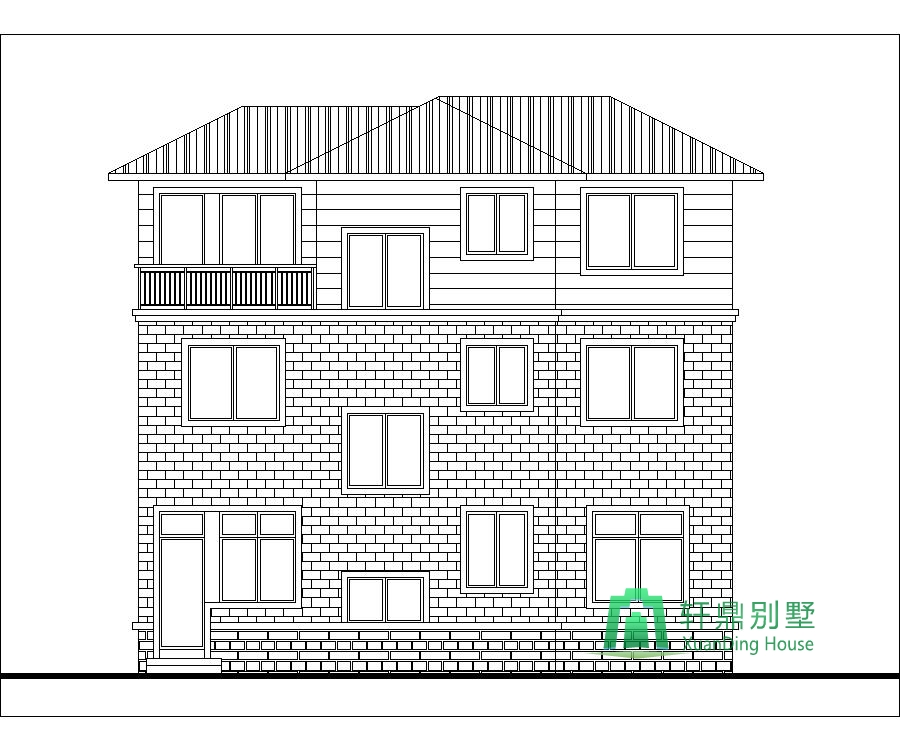

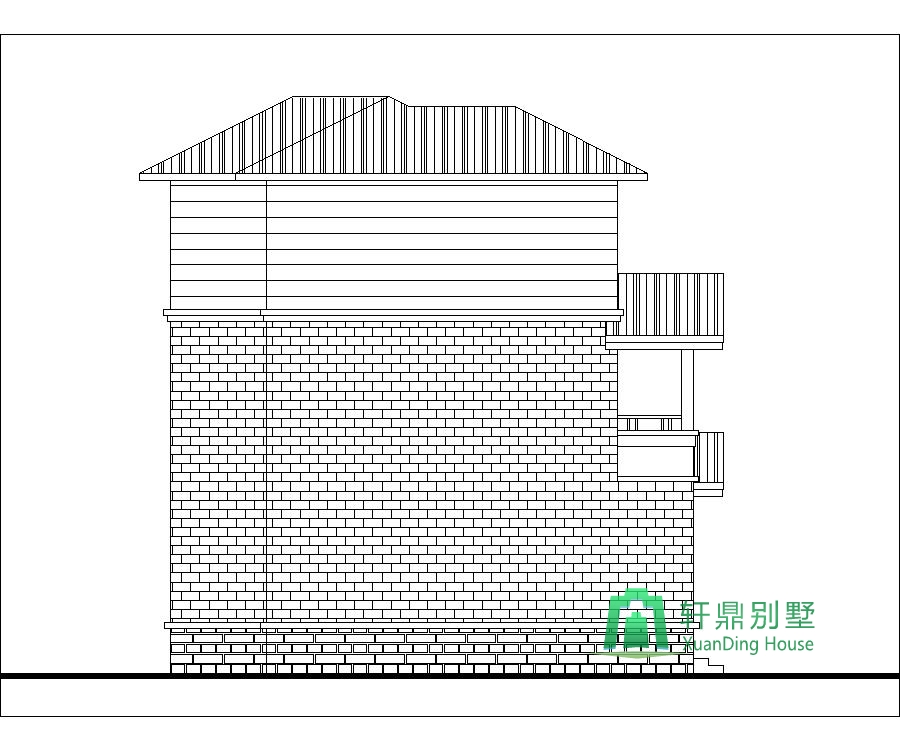

左立面圖：

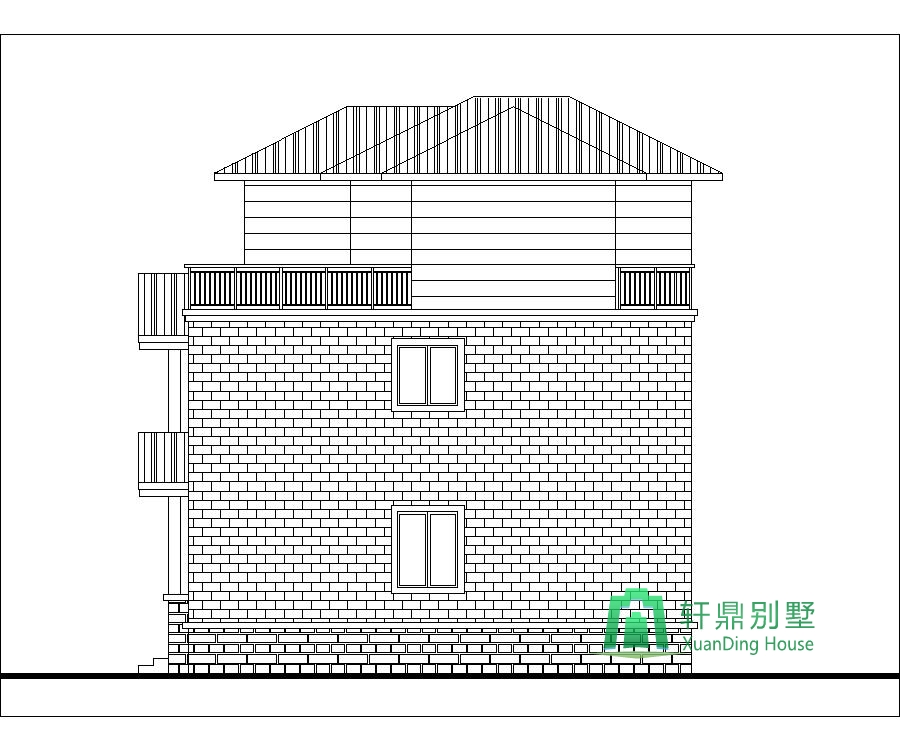

右立面圖：
