建筑層數：二層占地面積：192.6平方米建筑高度：8.8米（含屋頂）建筑開間：18m建筑進深：10.7m結構形式：磚混結構屋頂形狀：坡屋頂建筑面積：368平方米主體造價：35萬左右（僅供參考）【設計功能】一層：2個客廳、2個廚房、2個公衛、2個餐廳、2個老人房；二層：2個主臥室、2個客廳上空、2個公衛、2個臥室、2個主衛、陽臺；閣樓層：閣樓；【圖紙目錄】建筑：設計說明、材料做法表、一層平面圖、二層平面圖、閣樓層平面圖、屋頂層平面圖、門窗表、樓梯1-1剖面圖、正立面圖、背立面圖、側立面圖；結構：結構設計總說明、獨立基礎平面布置、獨立基礎配筋詳圖、標高-0.050梁配筋圖、標高3.300梁配筋圖、標高6.300梁配筋圖、屋頂斜梁配筋圖、一層頂板配筋圖、二層頂板配筋圖、斜屋頂板配筋圖、基礎到一層頂柱配筋圖、二層柱配筋圖、斜頂層柱配筋圖；電氣：一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、一層照明開關平面圖、二層照明開關平面圖；給排水：一層給排水平面圖、二層給排水平面圖；【設計說明】本工程為獨棟別墅，總建筑面積為368平方米，室內外高差為0.450米，結構形式為磚混結構，使用耐久年限為50年，本工程共二層，地上二層，建筑耐火等級為二級。





二層半現代風格農村自建房別墅設計圖正面效果圖







二層半現代風格農村自建房別墅設計圖背面效果圖

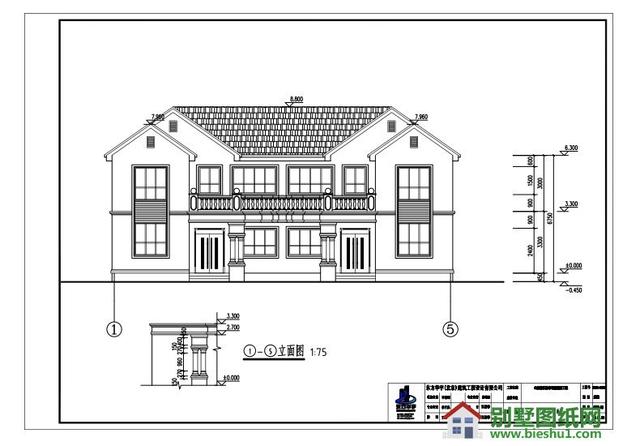

二層半現代風格農村自建房別墅設計圖建筑立面圖

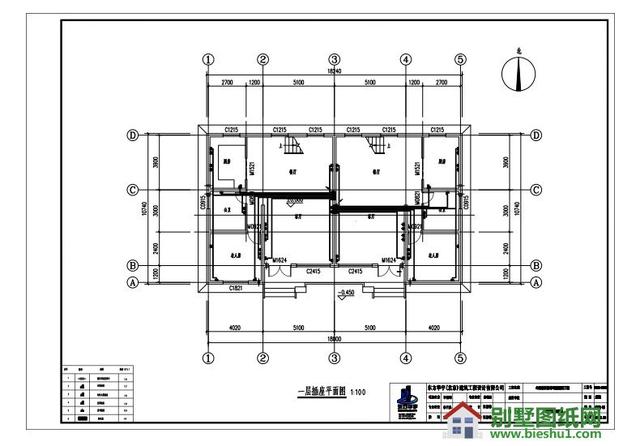

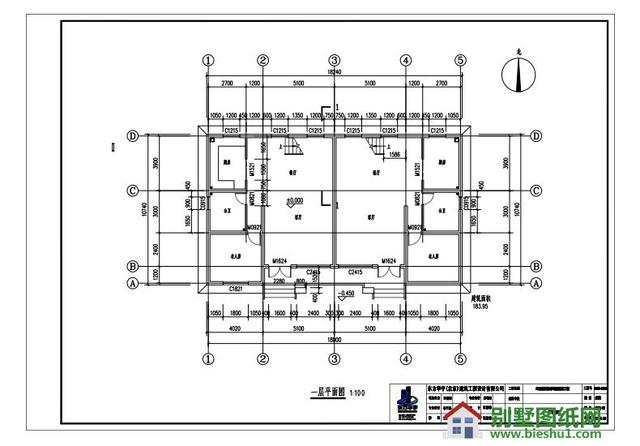

二層半現代風格農村自建房別墅設計圖建筑平面圖









二層半現代風格農村自建房別墅設計圖建筑整體預覽圖









二層半現代風格農村自建房別墅設計圖結構平面圖

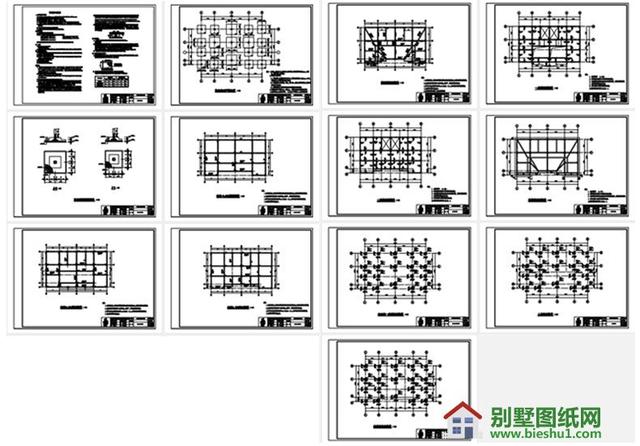

二層半現代風格農村自建房別墅設計圖結構整體預覽圖

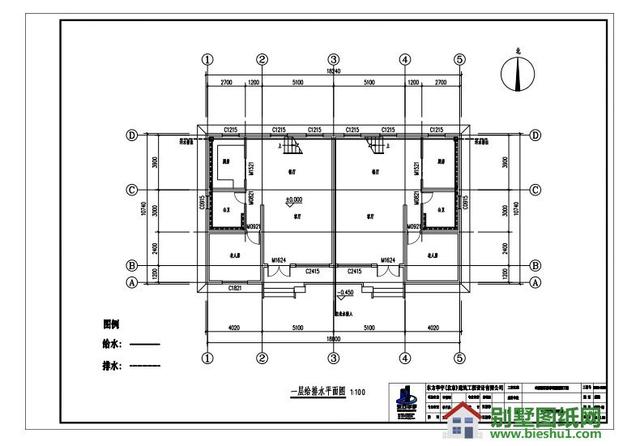

二層半現代風格農村自建房別墅設計圖給排水平面圖







二層半現代風格農村自建房別墅設計圖電氣平面圖

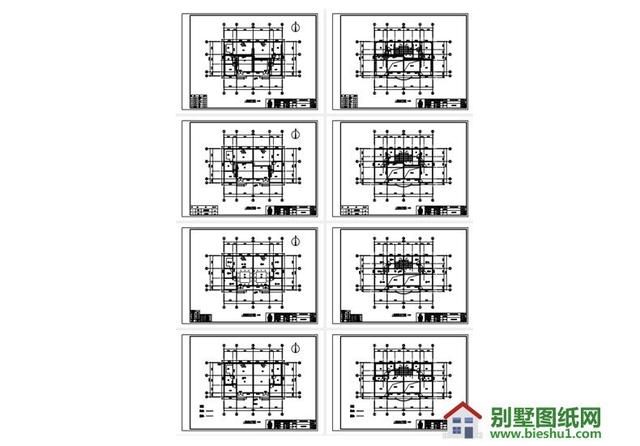

二層半現代風格農村自建房別墅設計圖水電整體預覽圖
