A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

占地192.62㎡二層歐式別墅設計圖，外觀配色低調，造型美觀新穎，內部布局合理，室內采光通風情況良好，適合一家人居住，含全套施工圖紙，圖紙齊全，請放心購買。

設計功能：

一層：門廳、客廳、廚房、餐廳、臥室、洗衣、衛生間。

二層：臥室、露臺、衛生間、臥室（帶衛生間）、臥室（帶陽臺）。
三層：臥室2、衛生間、洗衣間、露臺、臥室（帶衣帽間、衛生間）。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：13.800米，建筑面積：509.3平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米，三層層高3.3米。

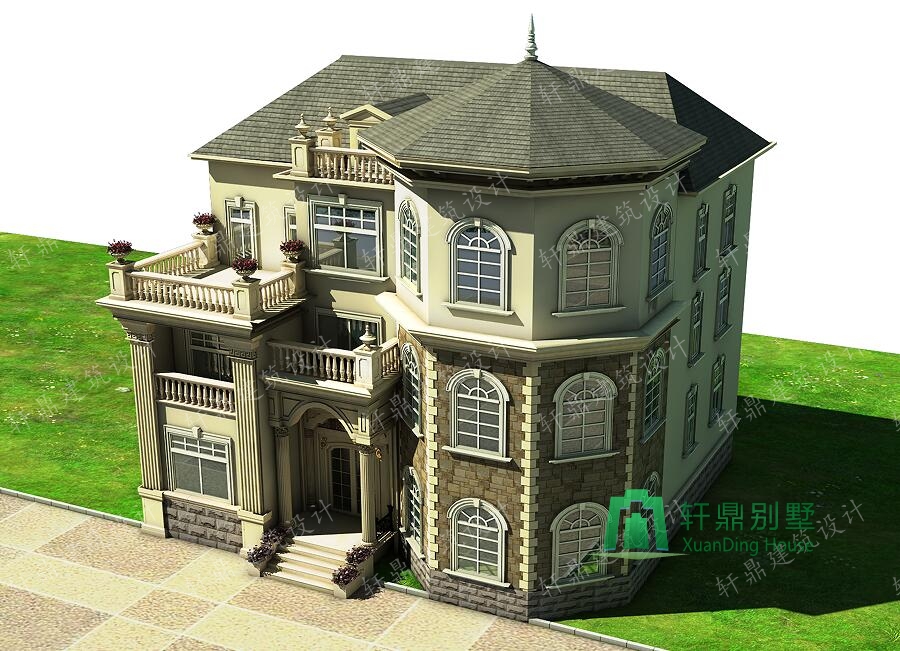

鳥瞰圖：

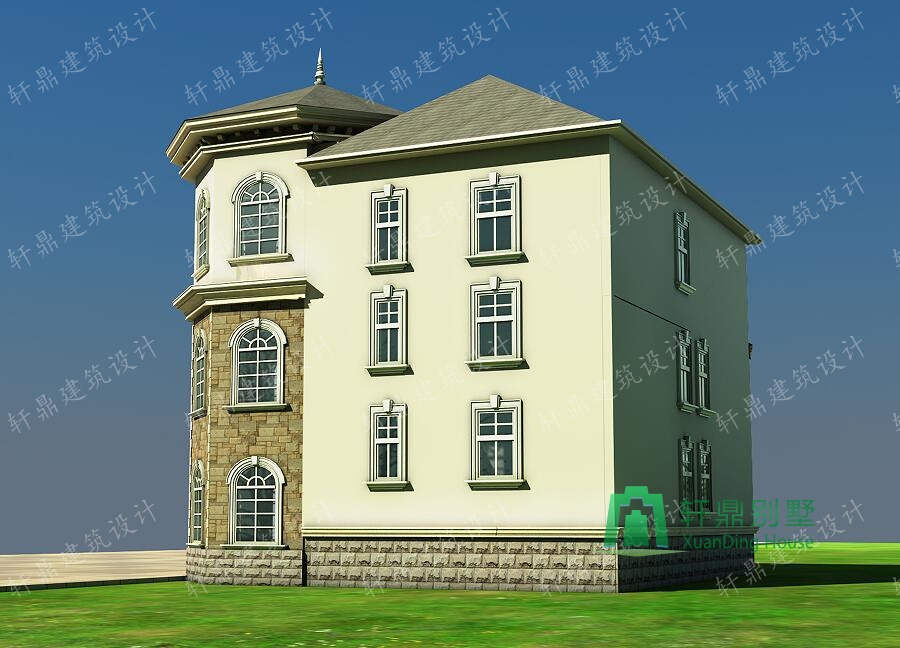

背立面圖：

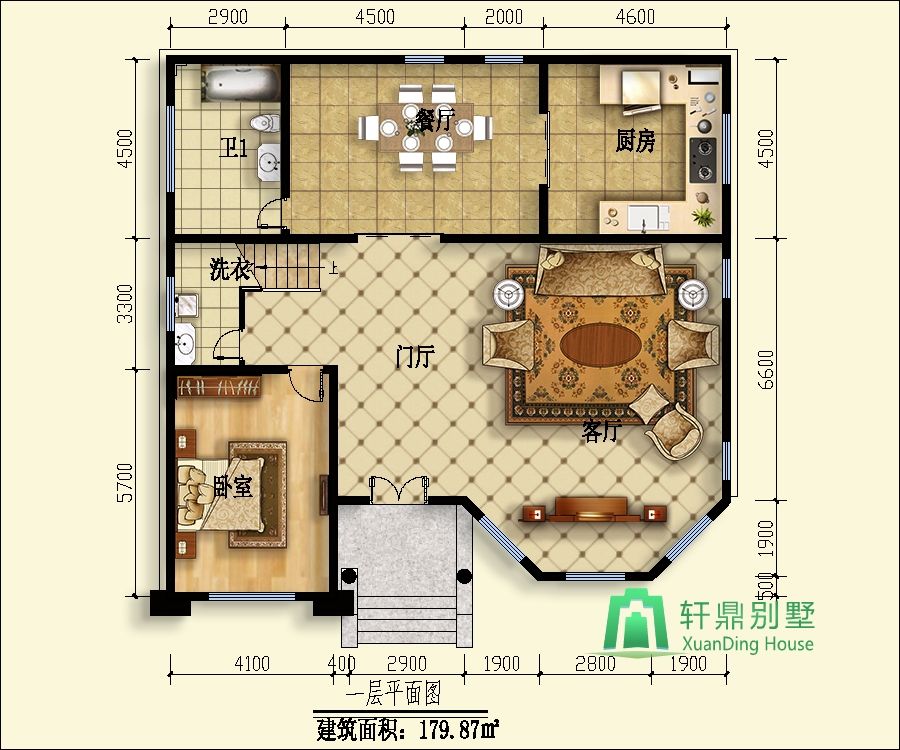

一層平面圖：

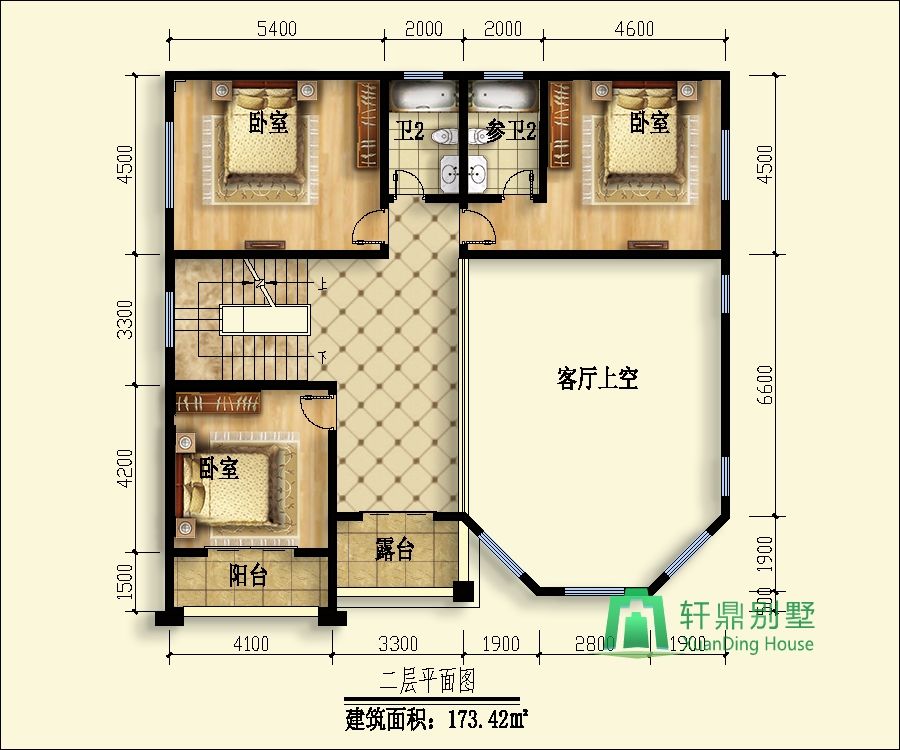

二層平面圖：

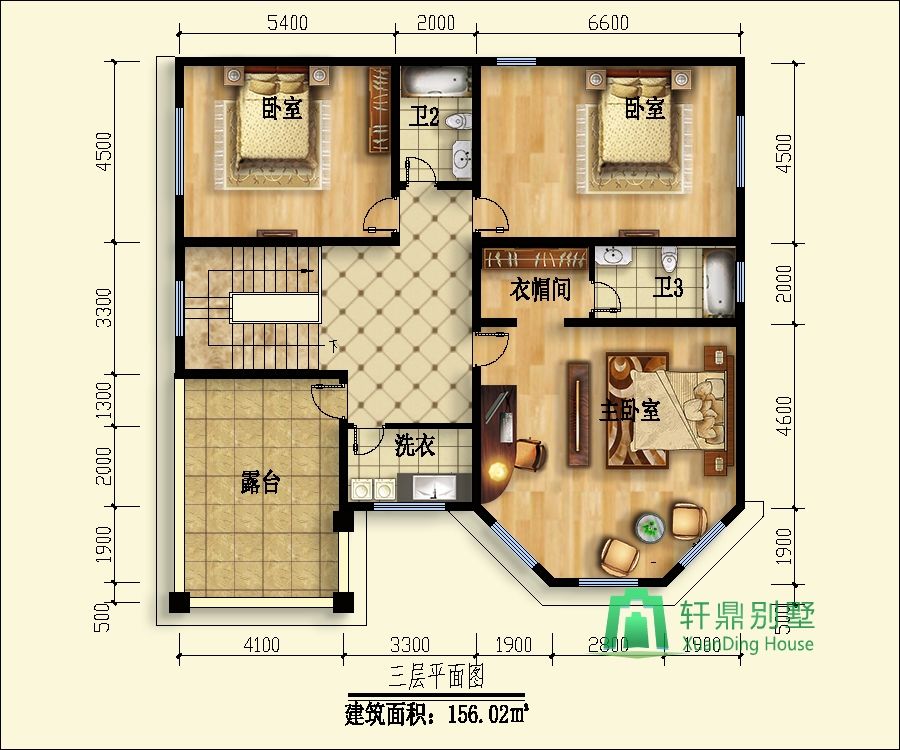

三層平面圖：

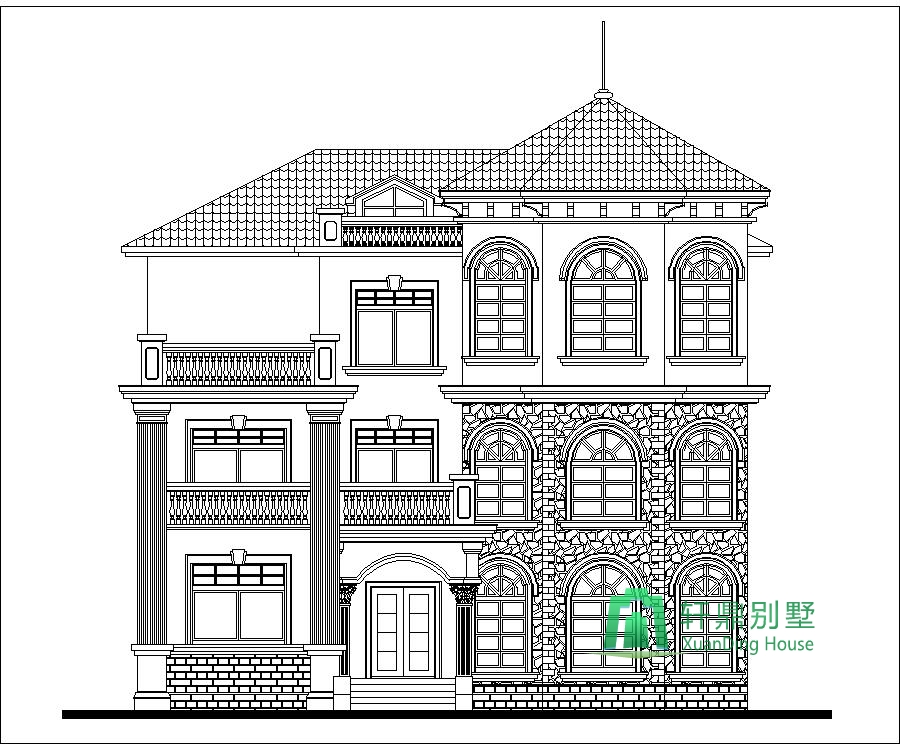

正立面圖：


背立面圖：

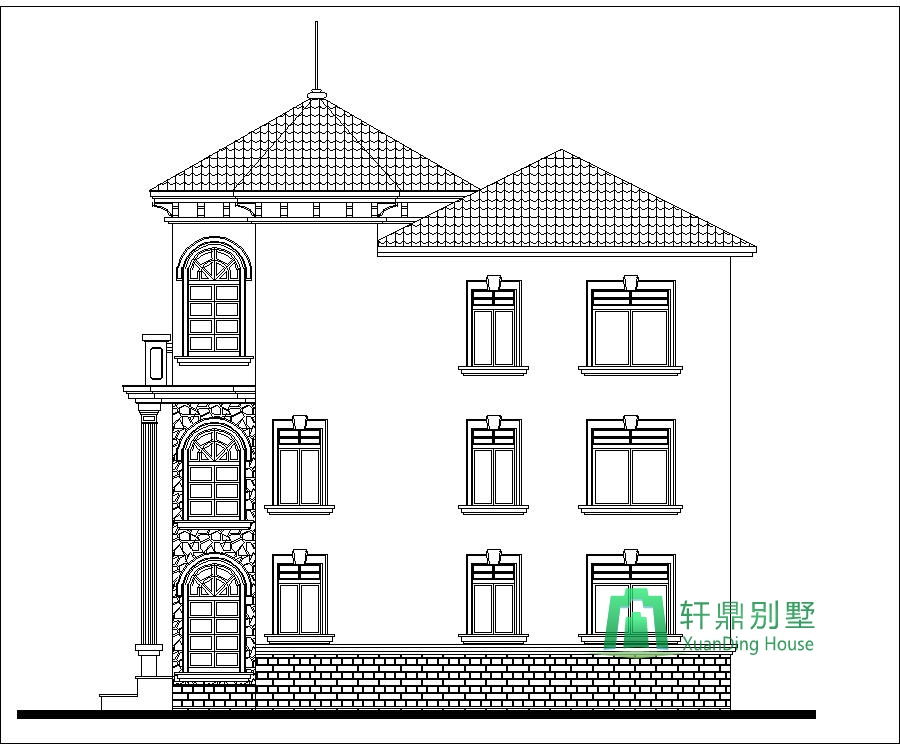

左立面圖：

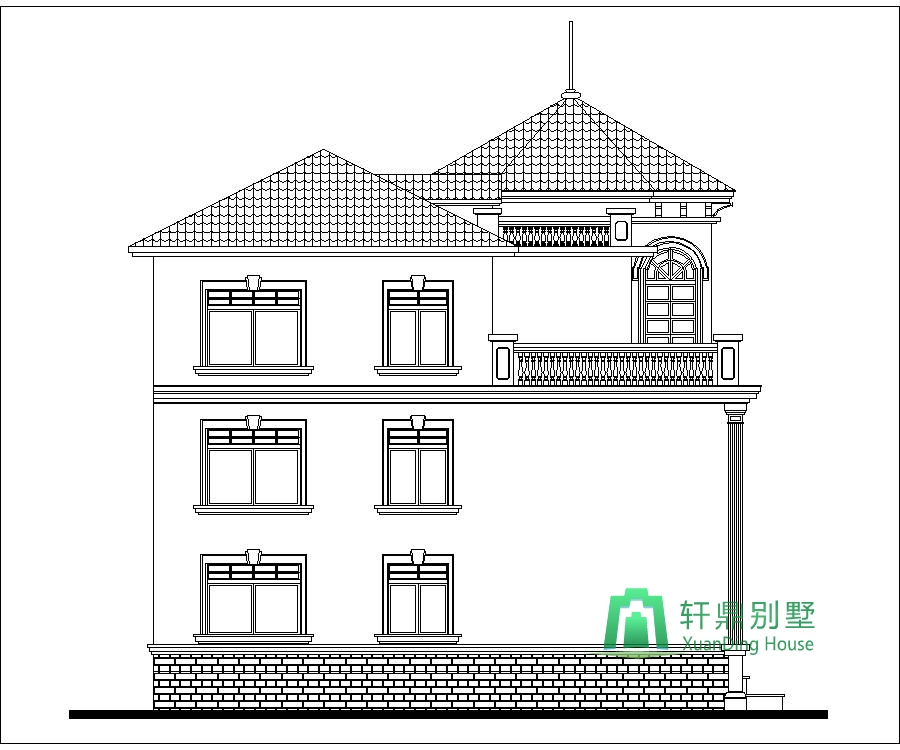

右立面圖：
