圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

歐式三層精致小別墅設計圖，復式客廳，帶有大面積露臺，內部布局合理完善，外觀精美，非常適合一家人居住

設計功能：

一層：門廳、客廳、廚房、餐廳、儲藏室、臥室、衛生間、臥室（帶衛生間）。

二層：陽臺、起居室、臥室、衛生間、臥室（帶陽臺）、臥室（帶衛生間）。
三層：臥室、書房、露臺、臥室（帶衛生間、陽臺、衣帽間）。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：13.660米，建筑面積：390.86平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.9米，二層層高3.6米，三層層高3.6米。

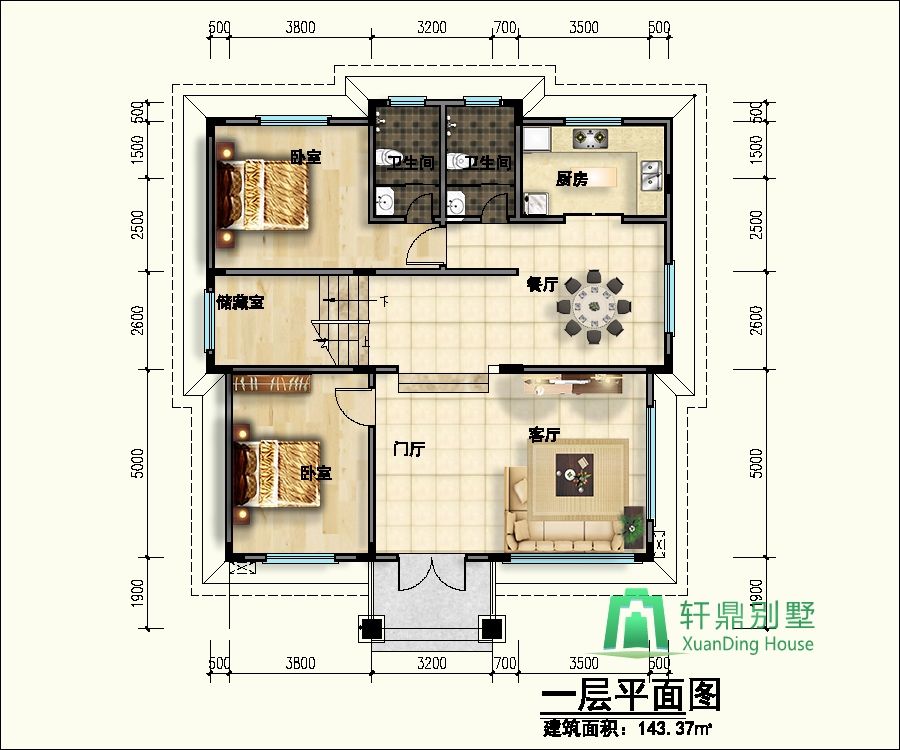

一層平面圖：

二層平面圖：

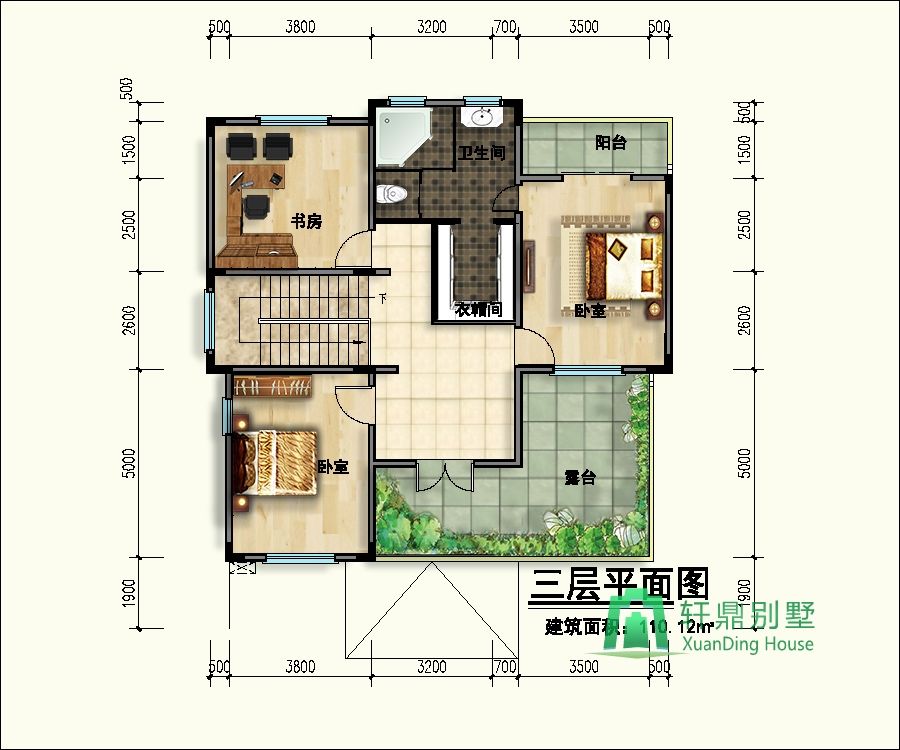

三層平面圖：

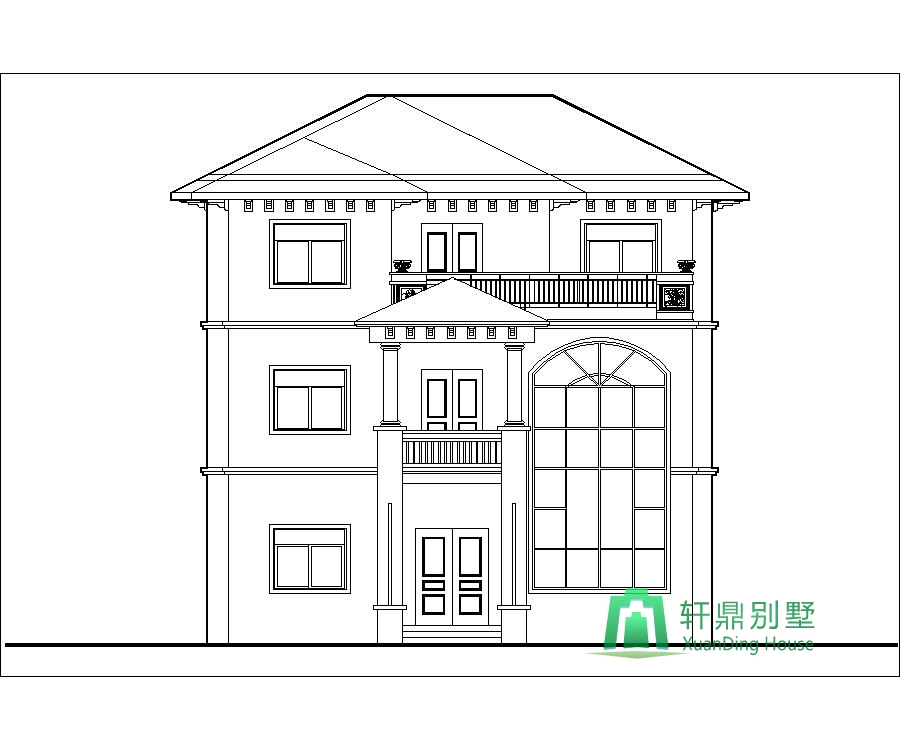

正立面圖：

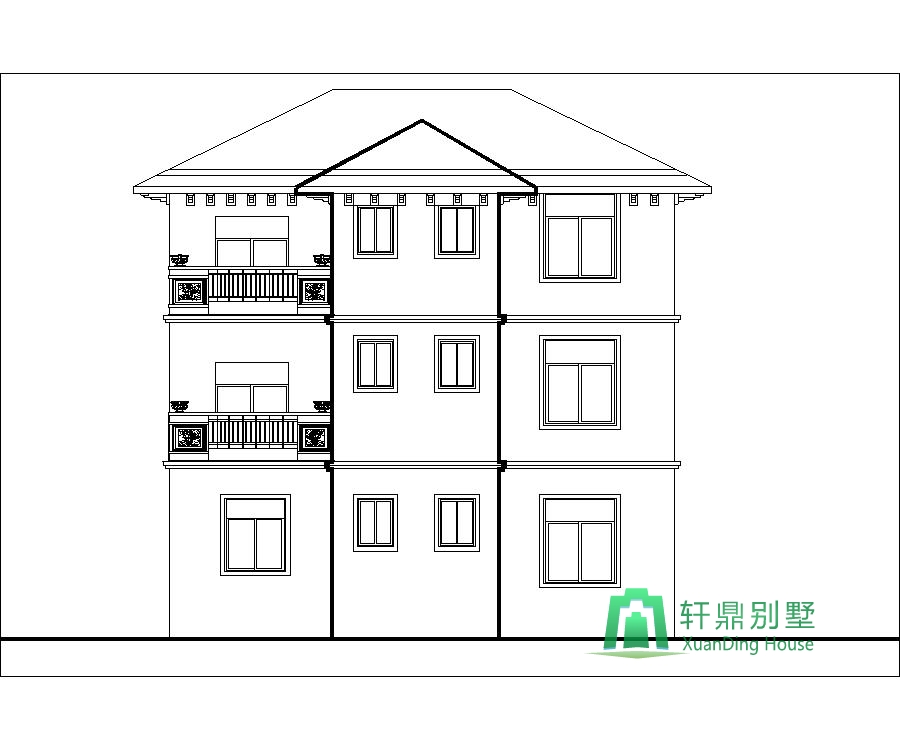

背立面圖:

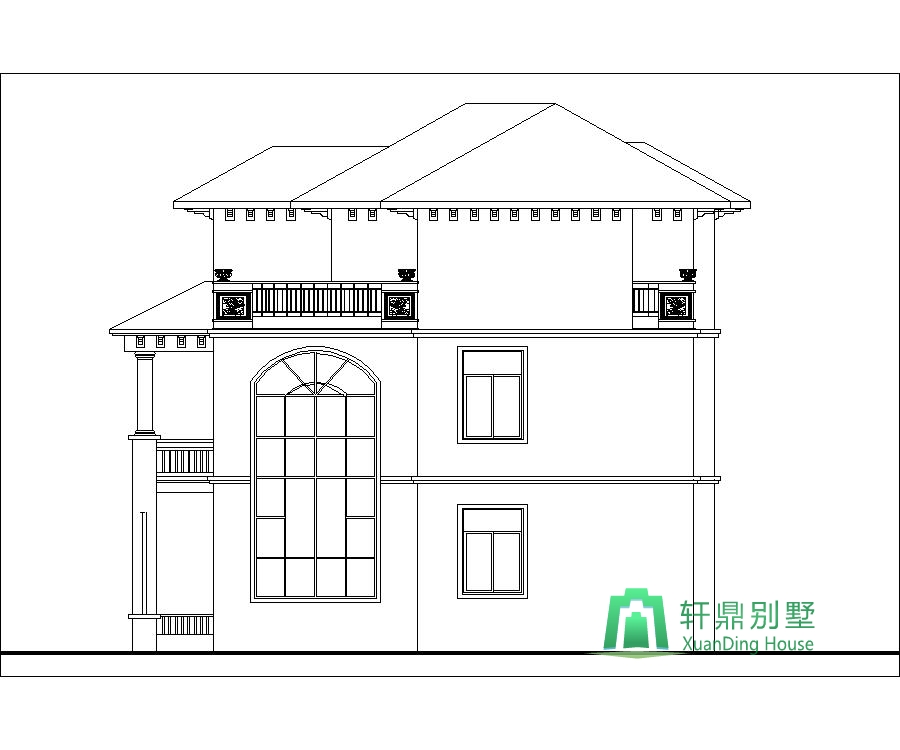

左立面圖：

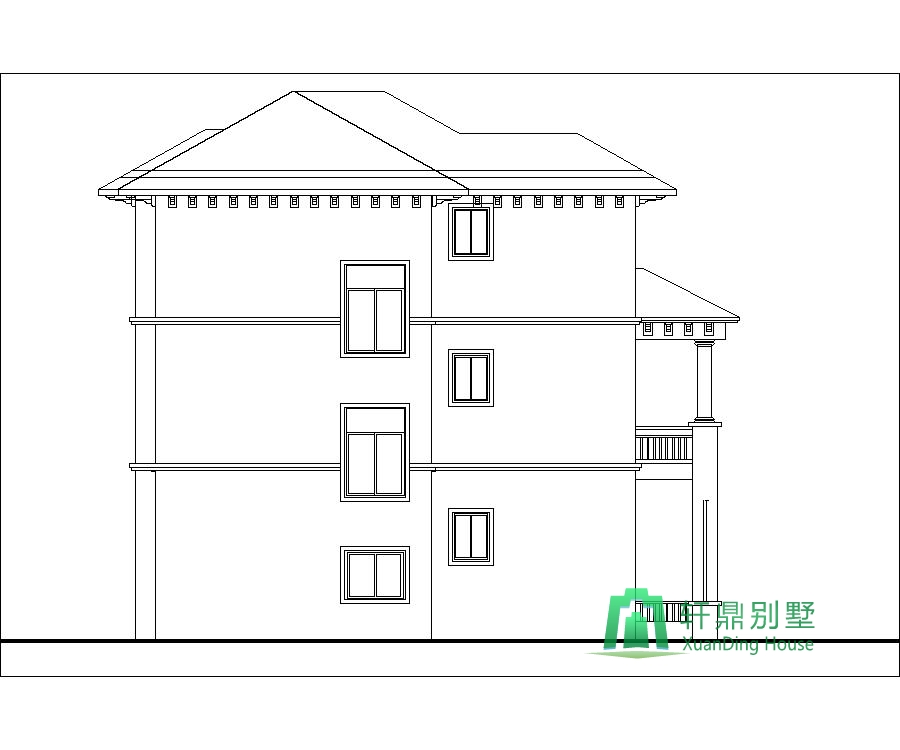

右立面圖:
