圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

占地140平方米的三層現代簡約自建房屋設計圖，含全套完善施工圖紙，內部布局較緊湊，是一款經濟實用型設計方案。

設計功能：

? 占地尺寸：9.50m*16.70m

? 占地面積：141.45㎡

? 建筑面積：329.94㎡

? 建筑結構：框架結構

? 造價估算：32-36萬

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：12.479米，建筑面積：329.94平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米，三層層高3.3米。

側面效果圖：

背面效果圖：

俯視效果圖：

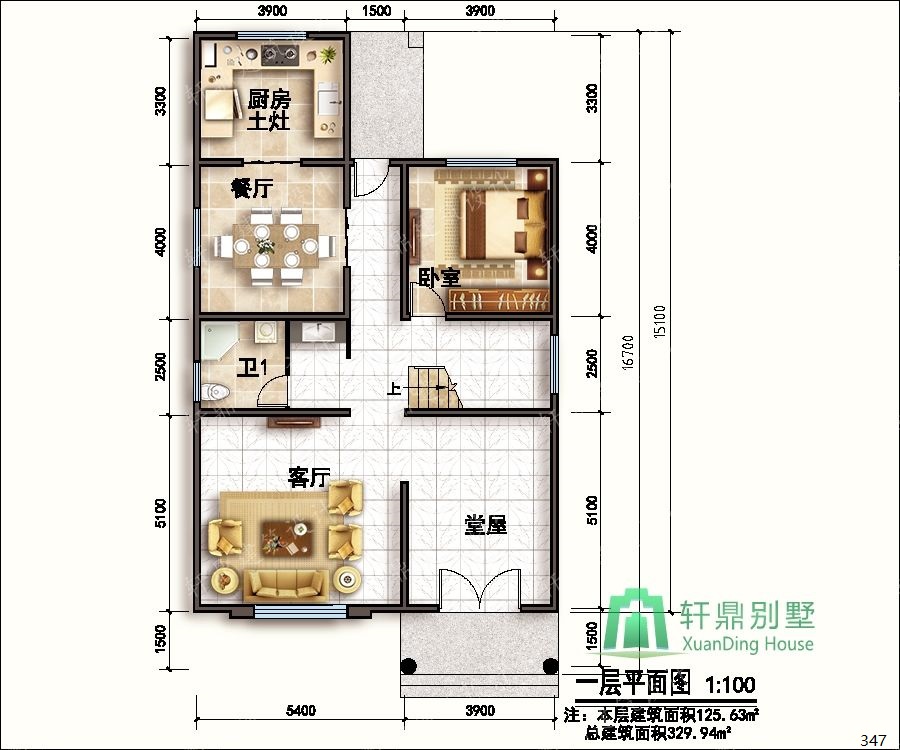

一層平面圖：

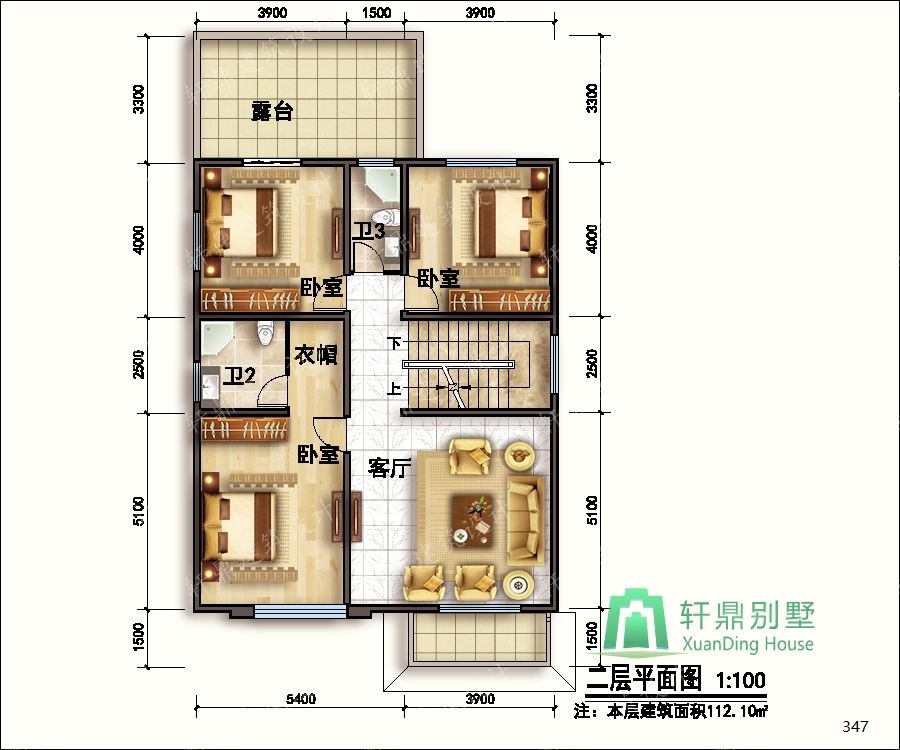

二層平面圖：

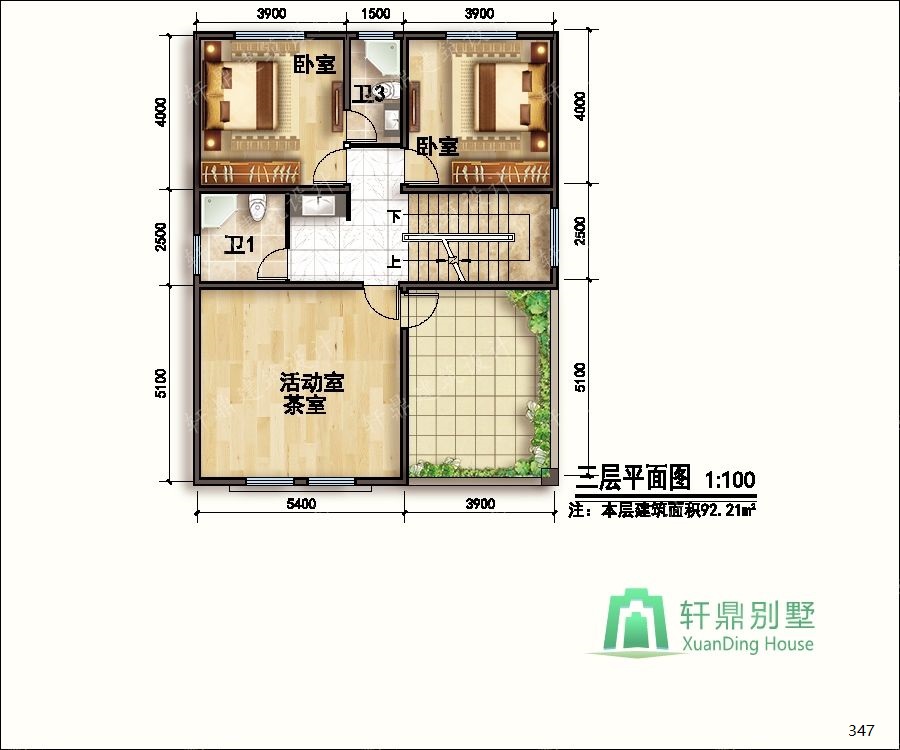

三層平面圖;

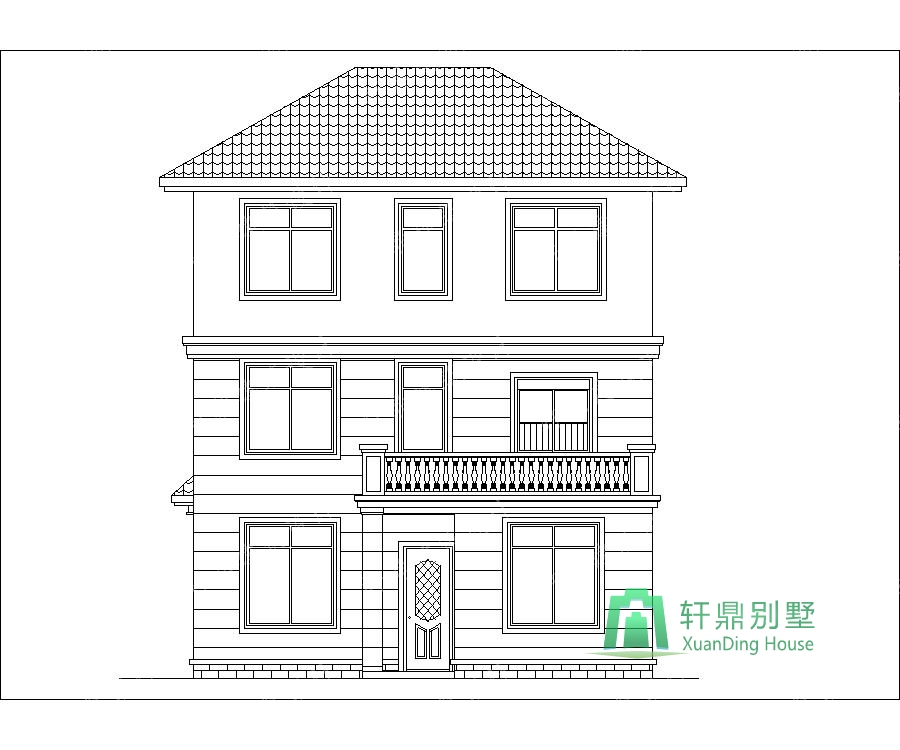

正立面圖：

背立面圖：

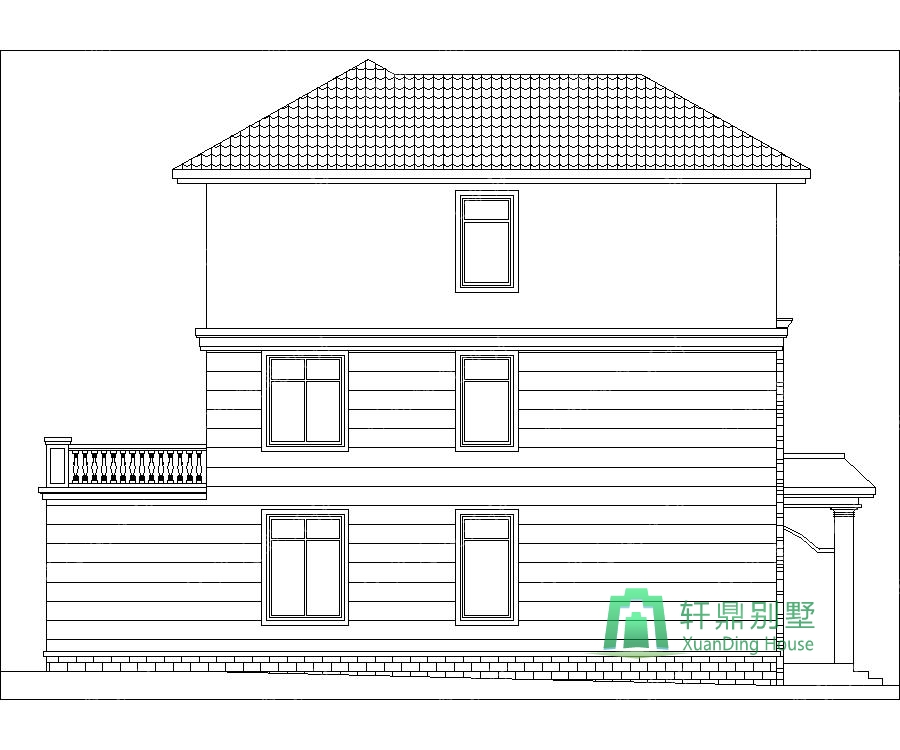

左立面圖：

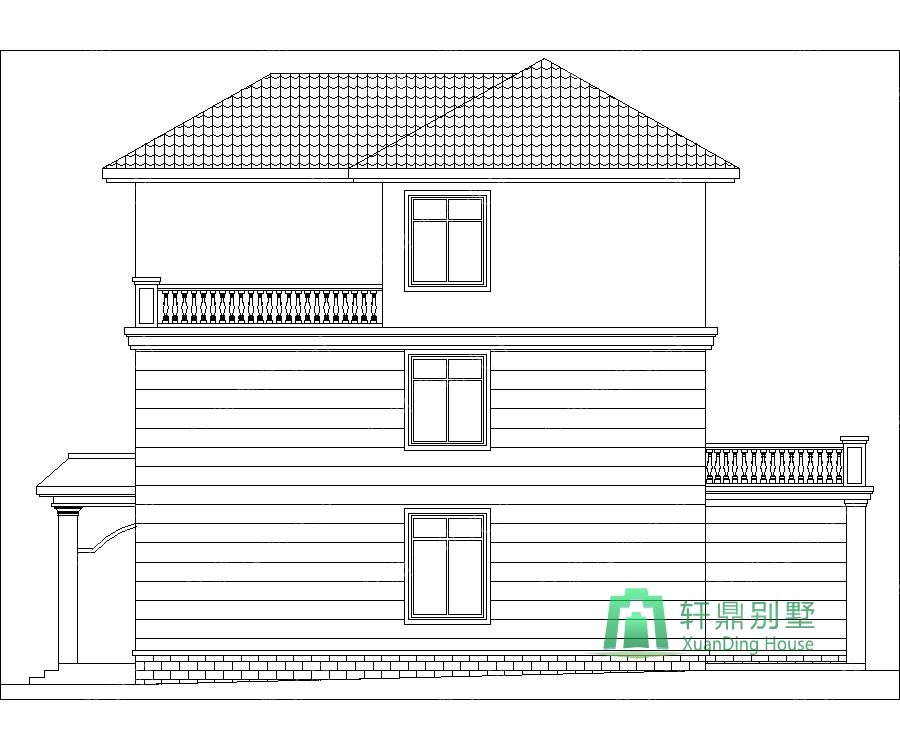

右立面圖：
