A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：
豪華三層自建b別墅設計圖，軒鼎出品，含全套施工圖紙，內部布局合理完善，是一款十分精品的設計方案。

設計功能：

一層：門廳、客廳、廚房、餐廳、臥室、衛生間、臥室（帶衛生間）。

二層：客廳、臥室2、衛生間、臥室（帶衛生間、衣帽間）。
三層：臥室2、衛生間、臥室（帶陽臺）、露臺。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：12.268米，建筑面積：455.74平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.3米，二層層高3.2米，三層層高3.0米。

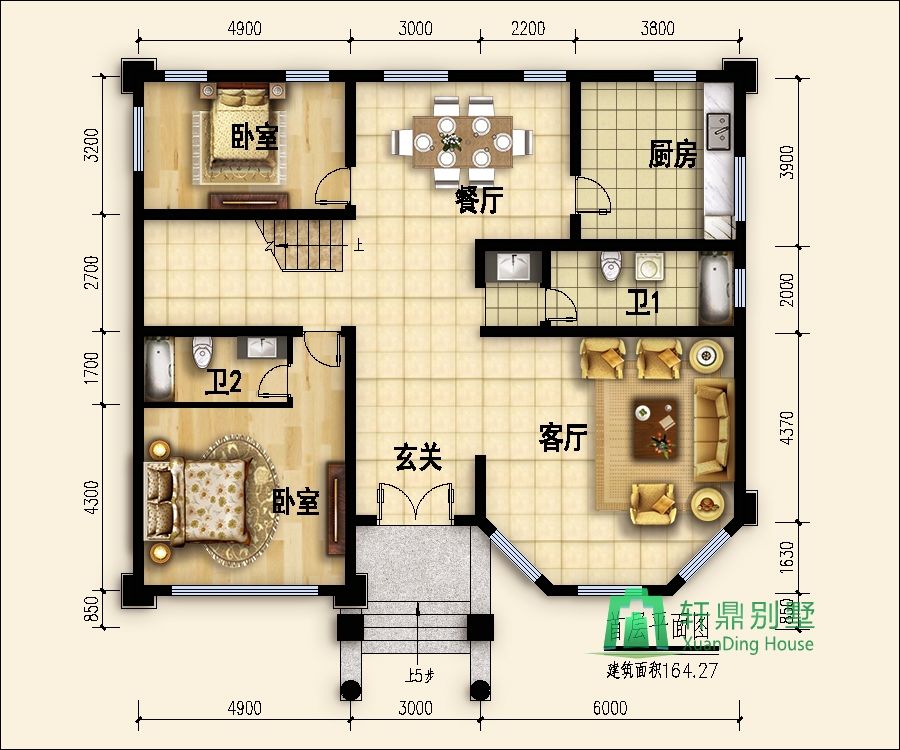

一層平面圖：

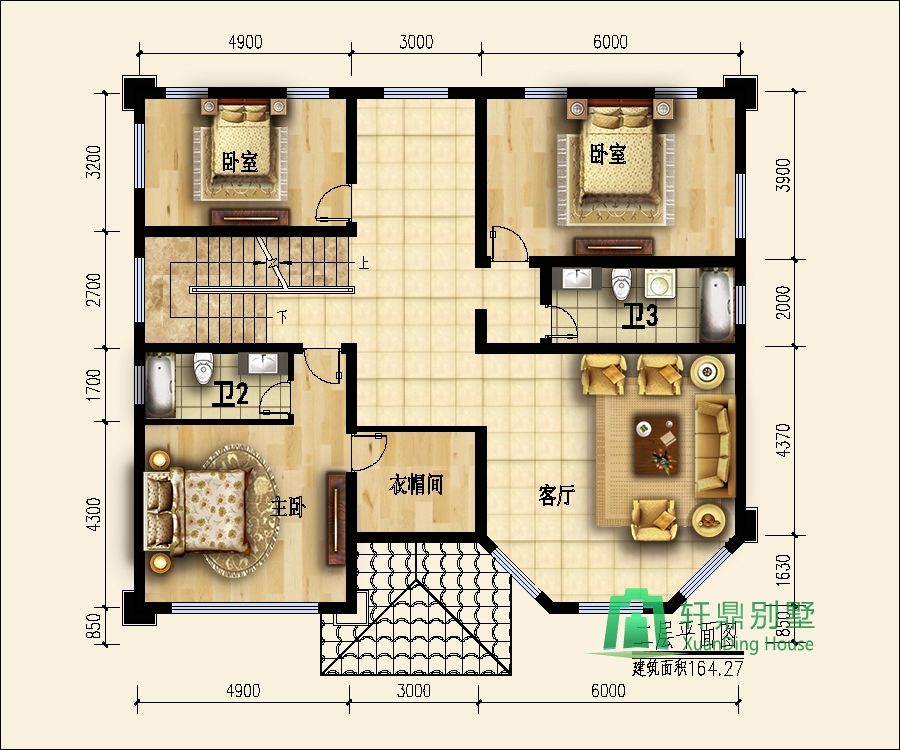

二層平面圖：

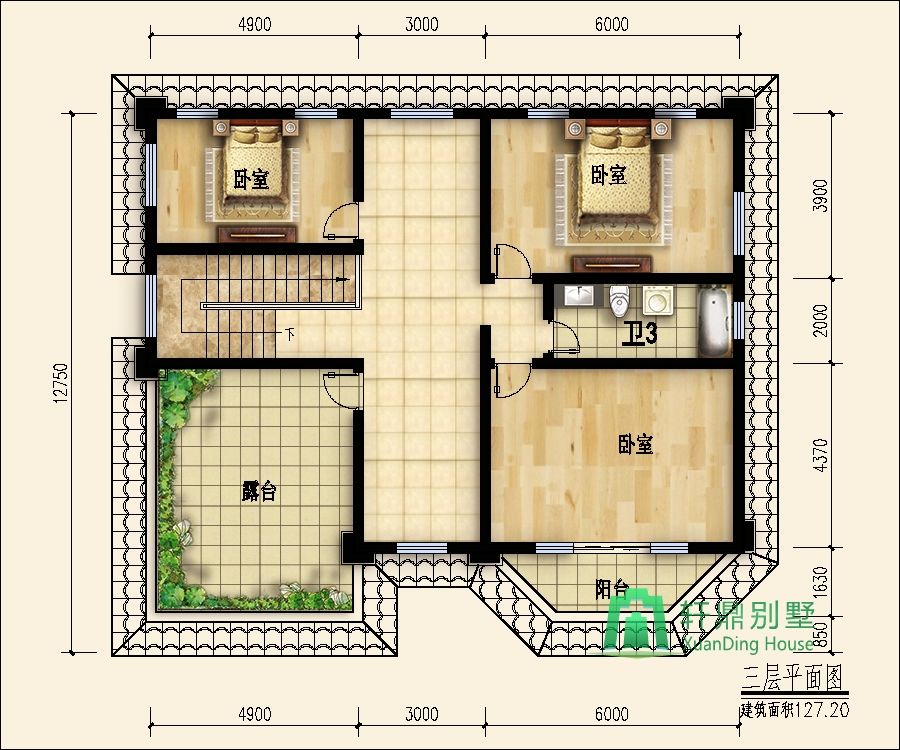

三層平面圖：

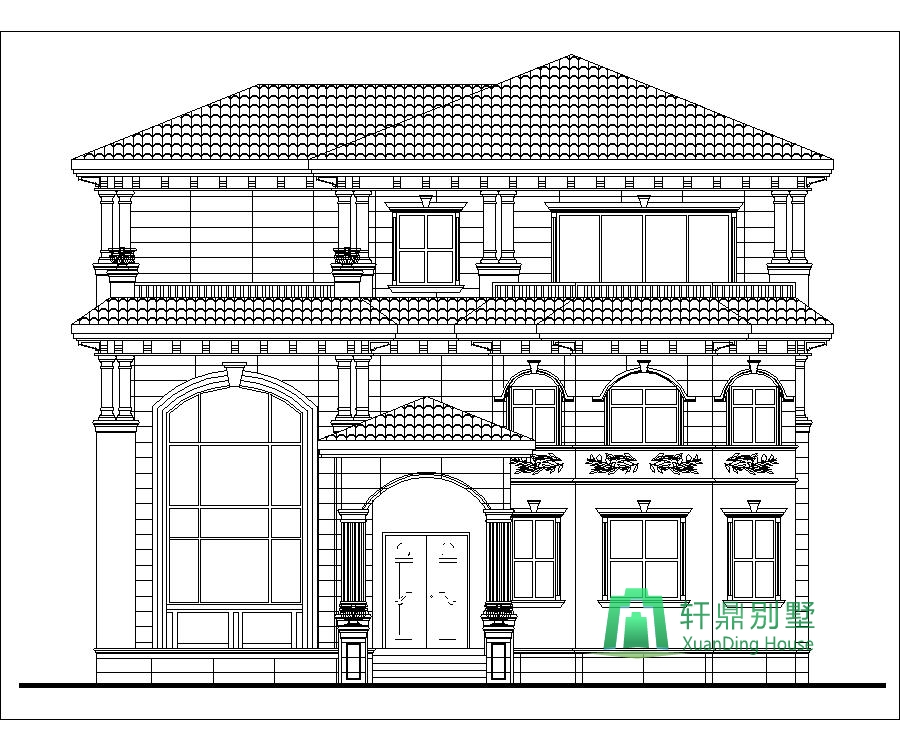

正立面圖：

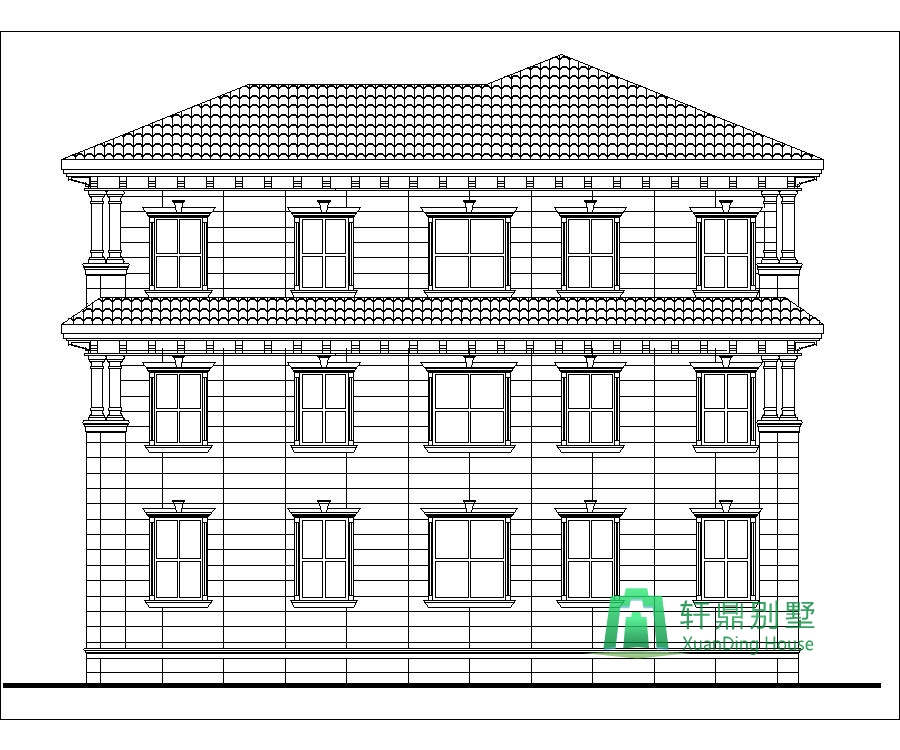

背立面圖：

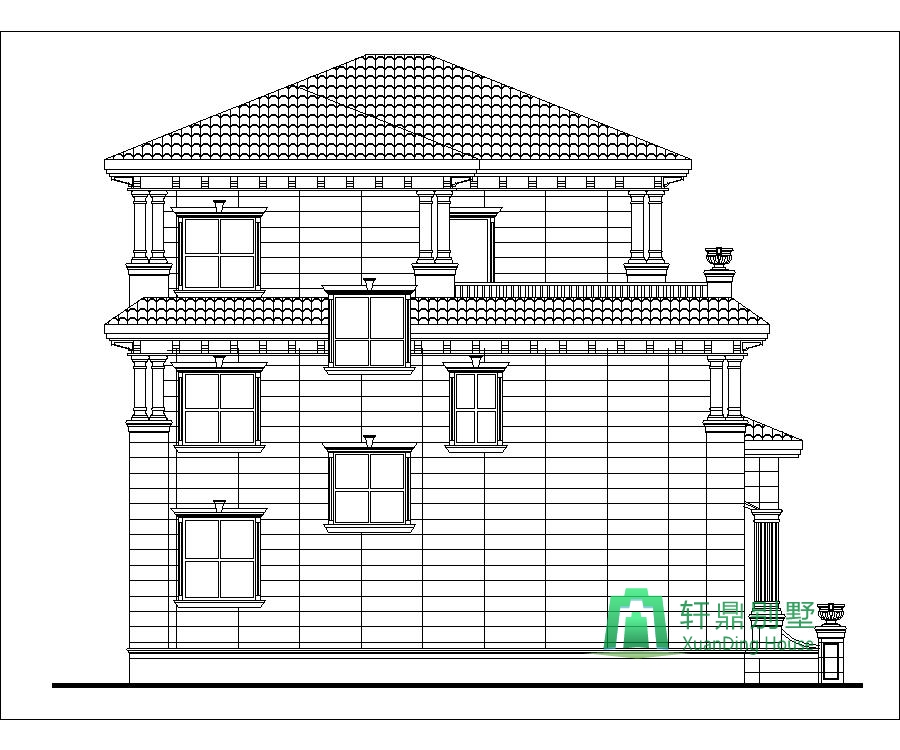

左立面圖：

右立面圖：
