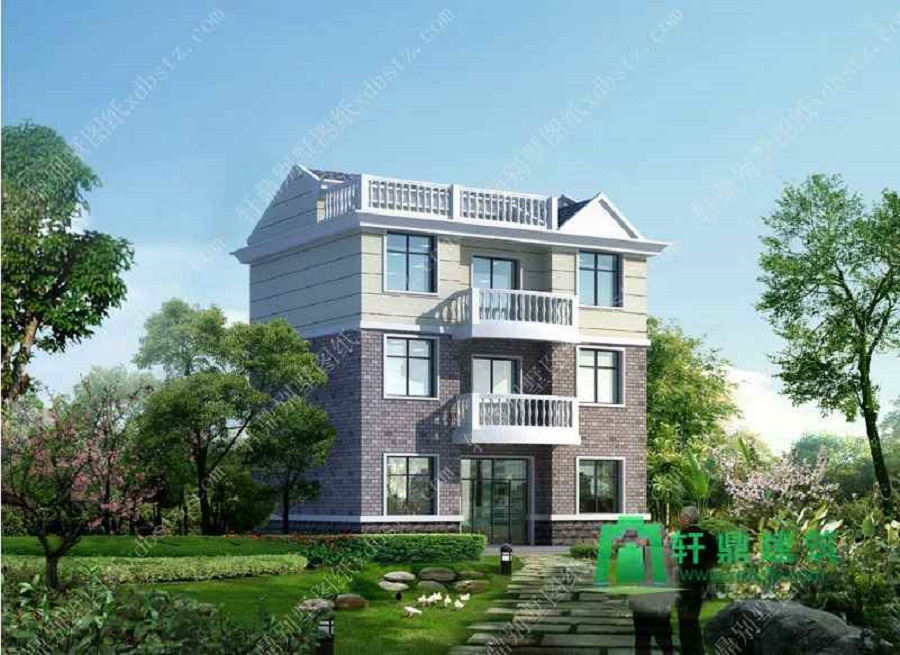

A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：
經濟實用型三層自建別墅設計圖，內部布局合理緊湊，可以多戶同時居住。

設計功能：

一層：客廳、廚房、餐廳、臥室2、衛生間。

二層：客廳、陽臺、廚房、餐廳、臥室3、衛生間。
三層：客廳、陽臺、廚房、餐廳、臥室3、衛生間。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：12.250米，建筑面積：291.48平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.2米，三層層高3.2米。

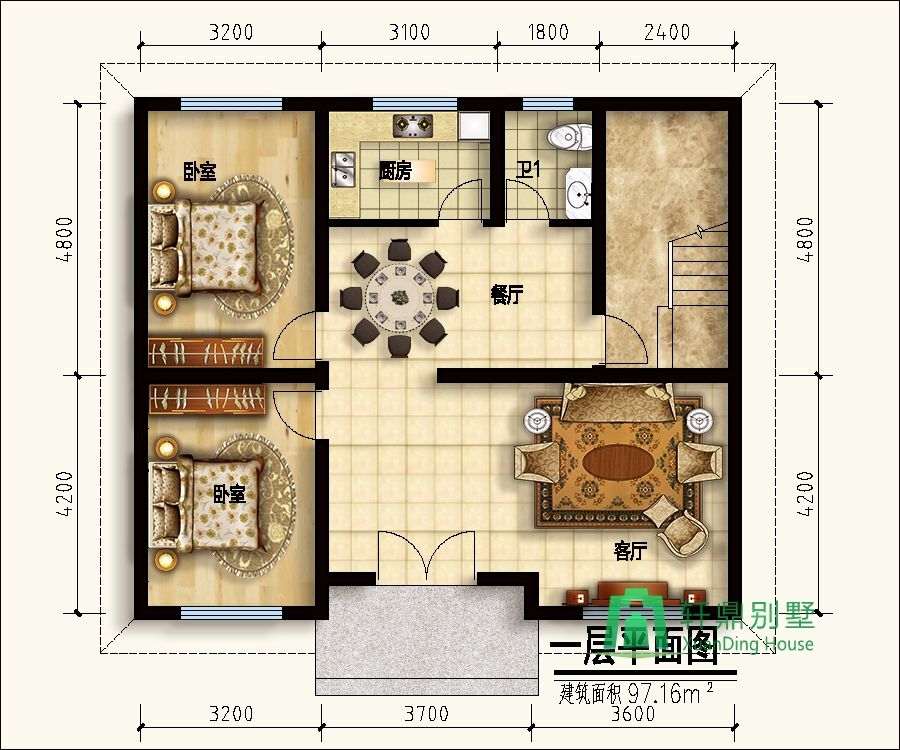

一層平面圖：

二層平面圖：

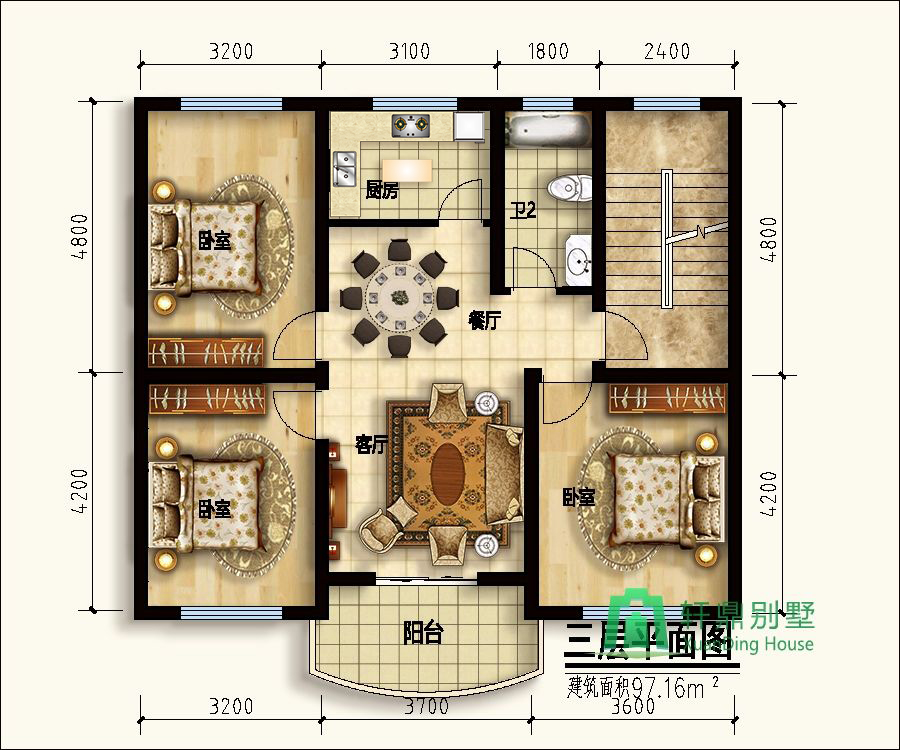

三層平面圖：

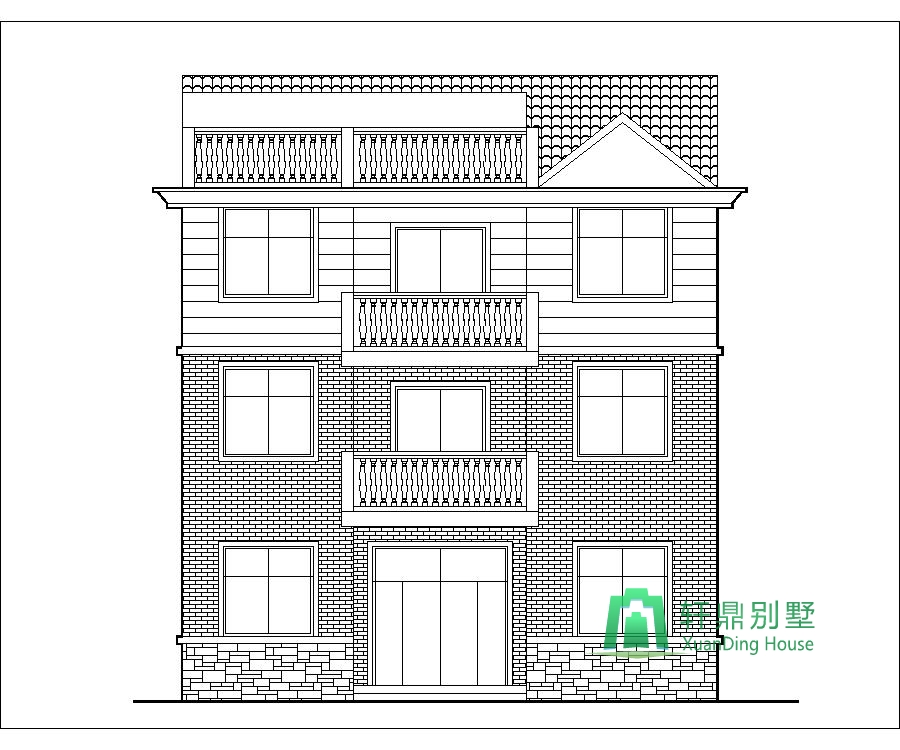

正立面圖：

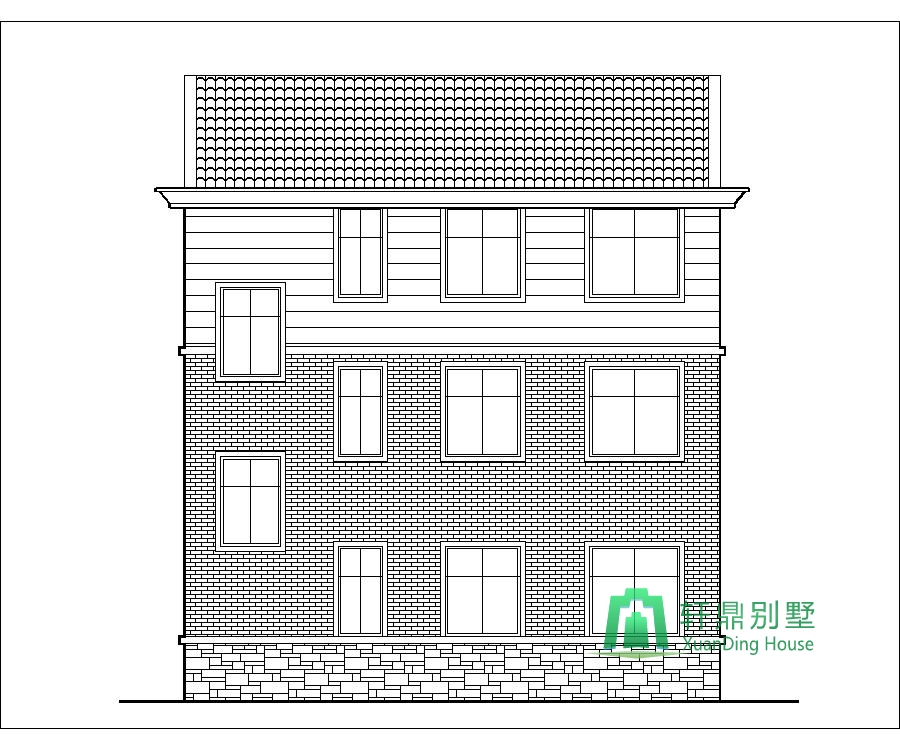

背立面圖：

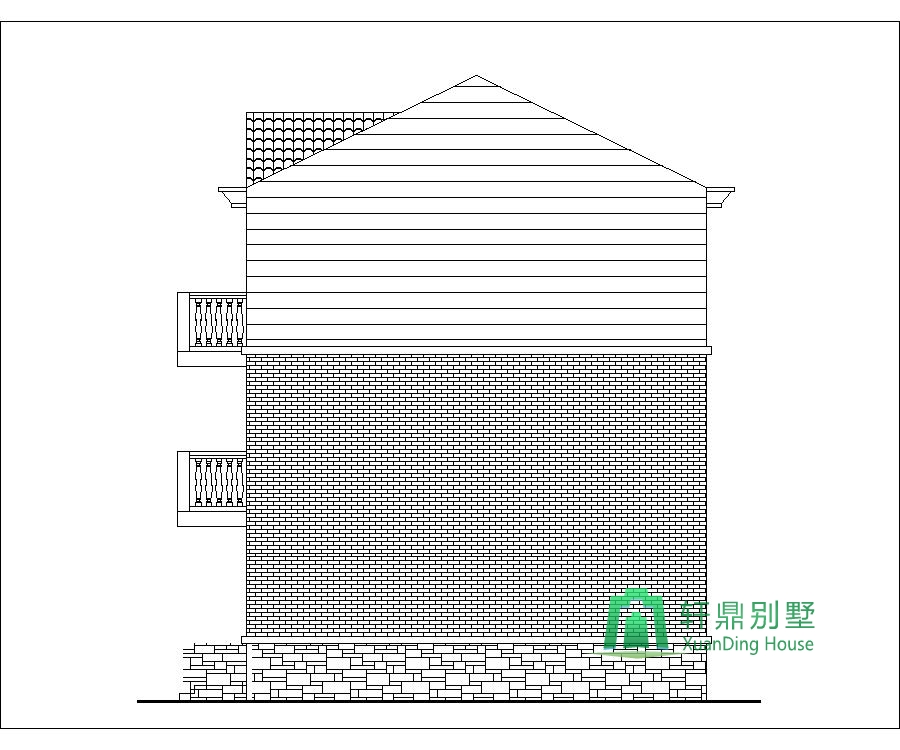

左立面圖：

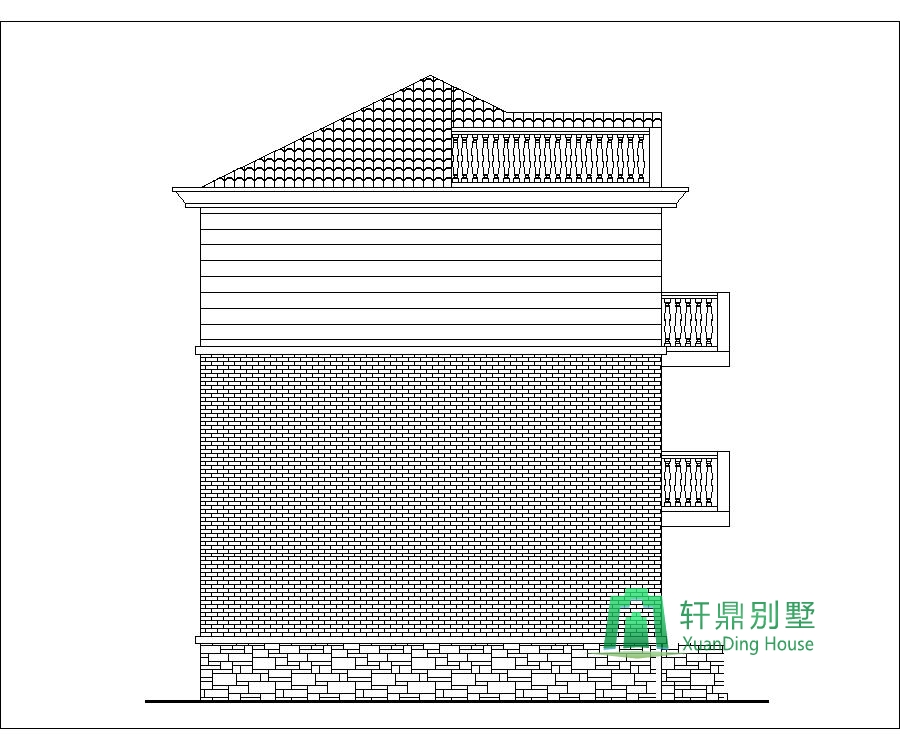

右立面圖：
