A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

占地140平方米二層自建小別墅設計圖，含全套施工圖紙，內部布局合理完善，是一款經濟實用型設計方案。

設計功能：

一層：客廳、廚房、餐廳、臥室2、衛生間。
二層：臥室、衛生間、書房（帶陽臺）、臥室（帶衣帽間）、露臺

施工參數：
建筑層數：地上2層，建筑總高度（到屋脊高度）：8.220米，建筑面積：221.46平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.0米。

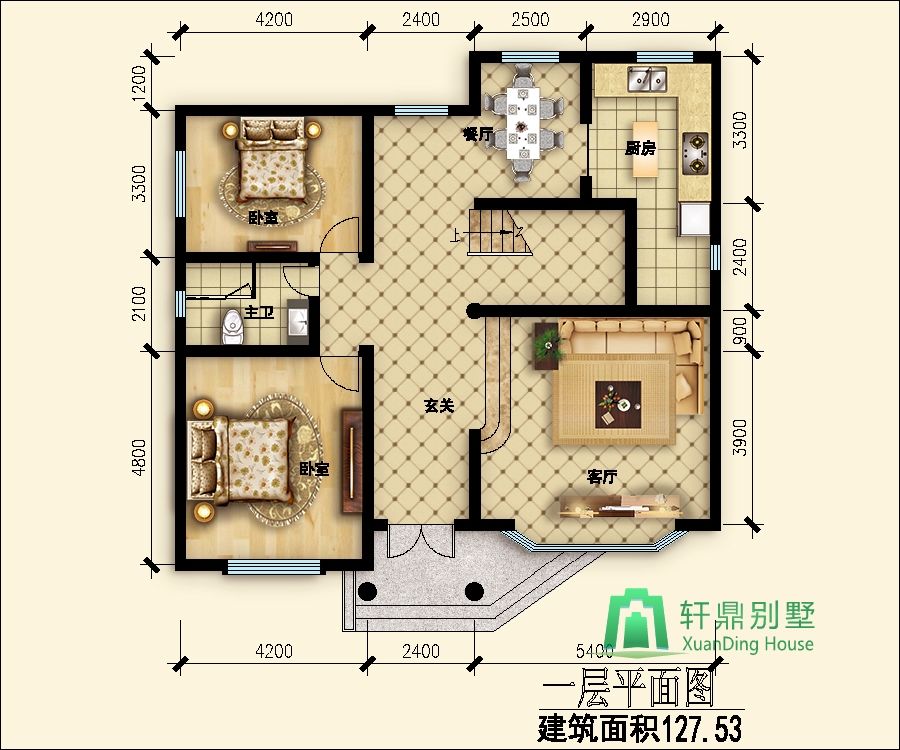

一層平面圖：

二層平面圖：

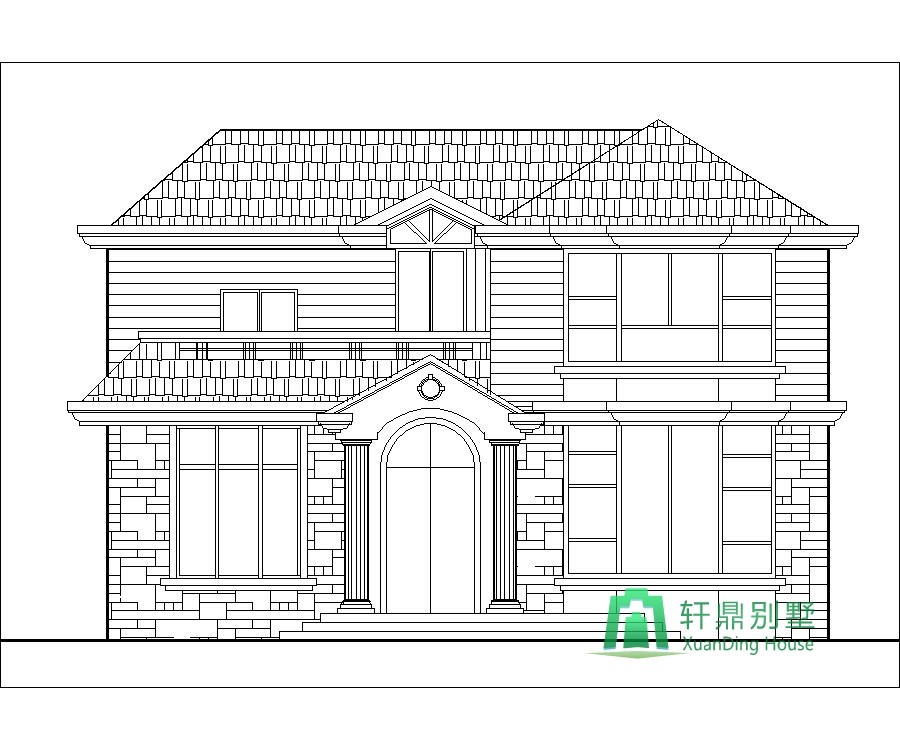

正立面圖：

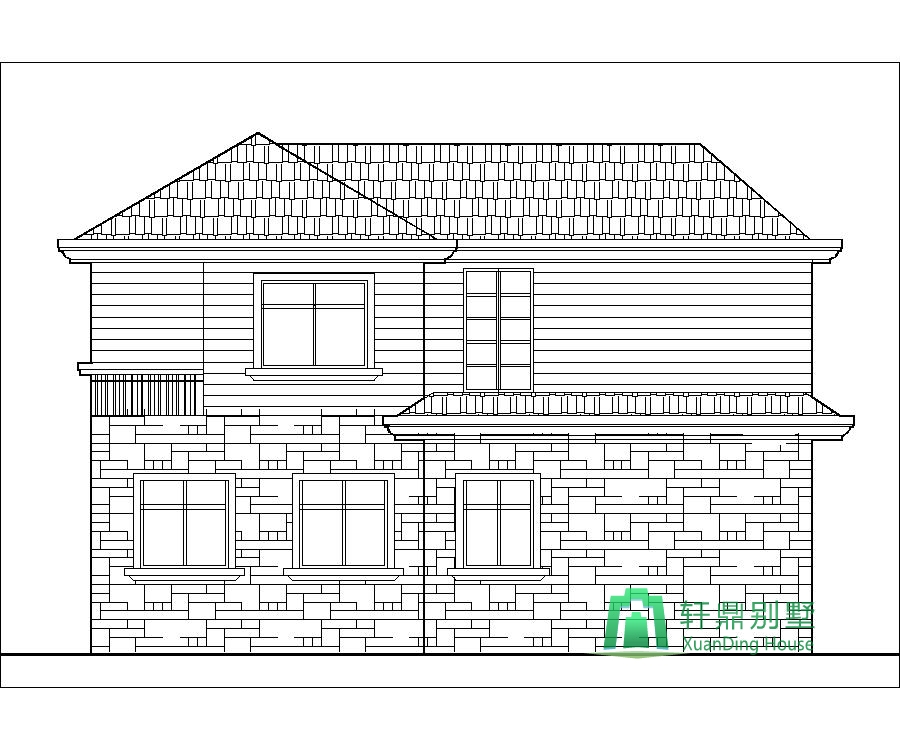

背立面圖：

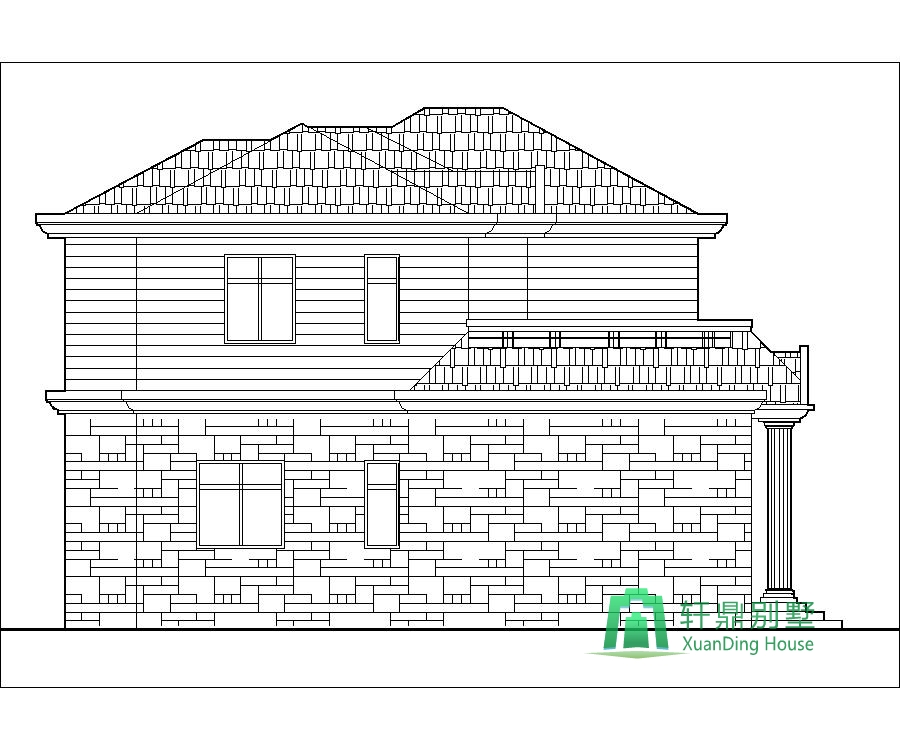

左立面圖：

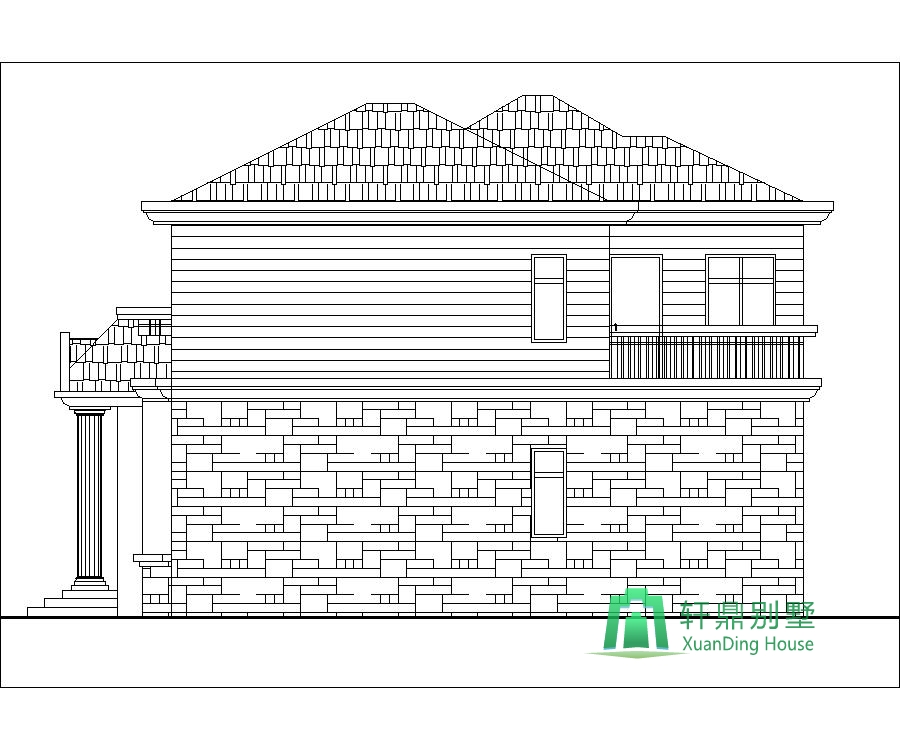

右立面圖：
